Испытания на удар имеют решающее значение для оценки прочности материала и обеспечения безопасности во всех отраслях. Чем отличаются тесты Шарпи и тесты с падающим грузом? Эти испытания жизненно важны для оценки того, как материалы реагируют на внезапные воздействия. В этом посте вы узнаете об различных методах, приложениях и преимуществах воздействия Шарпи и тестеры сбрасываемого веса, подчеркивая их важность в материаловедении.
Понимание теста на удар по Шарпи
Процедура тестирования и настройка
Испытание на удар по Шарпи — это стандартизированный метод, предназначенный для измерения ударной вязкости материала путем оценки его способности поглощать энергию во время разрушения. В испытании используется маятниковый молоток, который ударяет по образцу с надрезом, расположенному горизонтально в держателе. Образец обычно представляет собой небольшой прямоугольный стержень с V-образным вырезом на одной стороне. Эта выемка действует как концентратор напряжений, способствуя разрушению в точке удара.
Во время испытания маятник отпускают с заданной высоты и ударяют образец по надрезу. Энергия, поглощенная образцом, рассчитывается путем измерения уменьшения раскачивания маятника после удара. Эта энергия обычно выражается в джоулях (Дж) или футах-фунтах (фут-фунтах). Установка включает в себя машину для испытаний на удар по Шарпи, оснащенную маятником, держателем образца и устройством измерения энергии.
Материалы, протестированные по Шарпи
Испытание по Шарпи в основном используется для металлов, особенно конструкционных сталей, сплавов и композитов. Он хорошо подходит для материалов, где понимание поведения разрушения при внезапном ударе имеет решающее значение. Тест также применим к полимерам и пластикам, хотя для этих материалов более распространены другие методы, такие как Изод.
Способность испытания на удар по Шарпи оценивать ударную вязкость при различных температурах делает его ценным для материалов, используемых в холодных средах или где хрупкое разрушение является проблемой.
Приложения и использование в промышленности
Испытание на удар по Шарпи широко применяется в таких отраслях, как строительство, автомобилестроение и аэрокосмическая промышленность. В строительстве это гарантирует, что конструкционные стали смогут выдерживать удары от таких явлений, как землетрясения. Производители автомобилей используют его для оценки устойчивости металлических компонентов к авариям. Аэрокосмические приложения часто полагаются на испытания по Шарпи для оценки прочности авиационных материалов при динамических нагрузках.
Стандартизированная процедура и воспроизводимость делают тест Шарпи предпочтительным методом контроля качества и сертификации материалов.
Преимущества испытания на удар по Шарпи
Стандартизированы и широко распространены: Спецификации испытаний на удар по Шарпи хорошо известны во всем мире, что облегчает последовательную оценку материалов.
Простая и быстрая процедура: Настройка и выполнение теста просты, что позволяет быстро получить результаты.
Эффективен для анализа хрупкого разрушения: Конструкция с V-образным вырезом помогает выявить хрупкость материала и вязкость разрушения.
Универсальность температуры: Он может оценивать материалы при различных температурах, что важно для применения в холодном климате.
Экономически эффективно: Ударные стенды Шарпи, как правило, дешевле и их проще обслуживать по сравнению со сложными машинами для ударных испытаний с падающим грузом.
Таким образом, испытание на удар по Шарпи предлагает надежный и эффективный способ измерения ударной вязкости, особенно металлов и конструкционных материалов. Это остается краеугольным камнем в материаловедении для оценки поведения разрушения при внезапных нагрузках.
Исследование теста падающим грузом
Процедура испытания падающим грузом
Испытание падающим грузом включает в себя сброс утяжеленного ударного элемента с определенной высоты на образец материала. Этот метод имитирует внезапные силы реального мира, такие как столкновения или падения. Образец надежно фиксируется в испытательной машине с падающим грузом, обеспечивая стабильное позиционирование. При падении груза он ударяется об образец, вызывая деформацию или разрушение.
Энергия, поглощенная образцом, измеряется, часто с помощью датчиков или путем оценки степени повреждения. В отличие от испытания на удар по Шарпи, в котором используется качающийся маятник, в тестере на удар падающим грузом используется вертикально падающий груз, что позволяет изменять энергию удара в зависимости от высоты падения и массы груза.
Роль тестера падающего груза

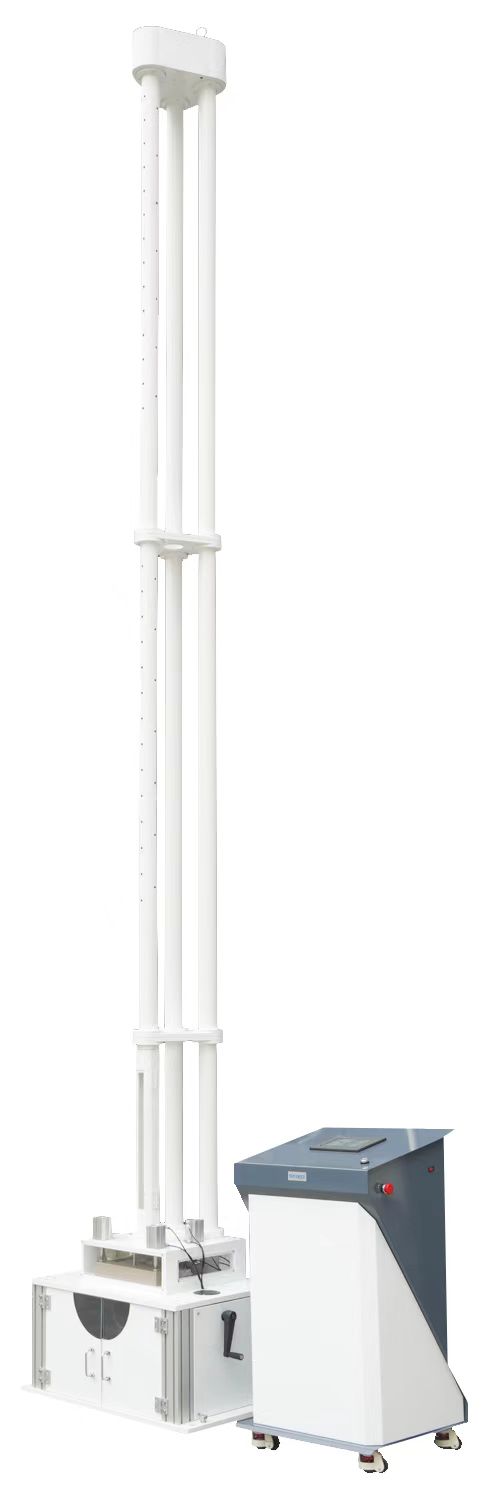

Прибор для испытаний на удар падающим грузом, также называемый прибором для испытания на удар падающего груза или машиной для испытания на удар падающим грузом, предназначен для приложения контролируемых ударных нагрузок. Обычно он включает в себя:
Управляемый механизм вертикального сброса груза.
Регулируемая высота падения и масса груза для различных испытательных энергий.
Держатель образцов для фиксации различных материалов
Датчики или приборы для измерения силы, смещения или поглощения энергии.
Некоторые современные машины, например те, которые используются при испытаниях падающим грузом Пеллини, оснащены системами сбора данных для точных измерений и анализа. Эти машины необходимы для оценки материалов в условиях удара, имитирующих реальные условия эксплуатации.
Материалы, подходящие для испытаний падающим грузом
Испытание падающим грузом является универсальным и используется для широкого спектра материалов, в том числе:
Это испытание особенно полезно для материалов, деформация которых при ударе является сложной или где возникновение и распространение разрушения требует детального изучения.
Применение в различных отраслях промышленности
Машины для испытания на удар падающим грузом находят применение в таких отраслях, как:
Автомобильная промышленность: Оценка ударопрочности и долговечности компонентов.
Аэрокосмическая промышленность: Оценка устойчивости композитов к повреждениям и усталости металла
Строительство: Испытание элементов конструкции на ударопрочность
Спортивное оборудование: Проверка защитного снаряжения, такого как шлемы
Упаковка: Обеспечение устойчивости к падениям и проколам во время транспортировки.
Возможность моделирования различных энергий удара делает испытание падающим грузом идеальным для компонентов, критически важных для безопасности.
Преимущества испытаний падающим грузом
Регулируемая энергия удара: Легко модифицируется путем изменения высоты или веса падения.
Подробный анализ перелома: Позволяет наблюдать за возникновением и распространением трещин.
Подходит для более толстых и сложных материалов: В отличие от Шарпи, он может тестировать более крупные образцы.
Реалистичная симуляция удара: Более точно имитирует реальные условия эксплуатации.
Интеграция с датчиками: Предоставляет исчерпывающие данные о силе, энергии и деформации.
Эти преимущества делают тестеры с падающим грузом незаменимыми для расширенной характеристики материалов и контроля качества.
Сравнительный анализ: тест Шарпи и тест падающего груза
Ключевые различия в методах тестирования
При испытании на удар по Шарпи используется качающийся маятник, который ударяет образец с надрезом по горизонтали. Эта установка направлена на измерение энергии, поглощенной во время разрушения на определенной выемке. Напротив, в испытательной машине с падающим грузом используется вертикально падающий груз, воздействующий на образец сверху. Эта разница позволяет устройству для испытания на удар падающего груза моделировать более широкий диапазон сценариев удара, включая переменную энергию, путем регулировки высоты падения или массы груза.
В то время как при испытаниях по Шарпи обычно используются стандартизированные небольшие образцы с V-образными надрезами, машины для испытания на удар падающим грузом могут работать с более крупными или более сложными образцами. Это делает испытание падающим грузом универсальным для материалов, требующих детального анализа деформации или разрушения.
Методы измерения энергии
Приборы для испытаний на удар по Шарпи рассчитывают поглощенную энергию, измеряя уменьшение раскачивания маятника после удара. Результат прост и выражается в джоулях или фут-фунтах. Однако тестеры падающего груза часто используют датчики и приборы для измерения силы, смещения и поглощения энергии в реальном времени. Этот богатый данными подход позволяет глубже понять поведение материала во время удара, например, возникновение и распространение трещин.
Некоторые современные машины для испытаний на удар падающим грузом, в том числе те, которые используются в испытаниях падающим грузом Пеллини, оснащены интегрированными системами сбора данных. Они обеспечивают точные, непрерывные измерения энергии и подробную динамику разрушения, превосходя более простой метод Шарпи.
Пригодность для различных материалов
Испытание на удар по Шарпи идеально подходит для металлов, сплавов и конструкционных сталей, особенно когда важны хрупкое разрушение и вязкость, зависящая от температуры. Его стандартизированная процедура подходит для контроля качества в строительной и автомобильной промышленности.
С другой стороны, испытание падающим грузом подходит для более широкого спектра материалов, включая полимеры, композиты, тонкие пленки и собранные детали. Его способность обрабатывать более толстые образцы и сложную геометрию делает его предпочтительным для компонентов аэрокосмической промышленности, спортивного оборудования и современных композитов.
Отраслевые предпочтения и стандарты
Отрасли промышленности, которым требуется быстрая стандартизированная оценка ударной вязкости, часто предпочитают испытание на удар по Шарпи из-за его простоты и глобального признания в соответствии с такими стандартами, как ASTM E23 и ISO 148-1. И наоборот, отрасли, требующие подробных данных о характеристиках удара, такие как аэрокосмическая и автомобильная безопасность, склоняются к использованию ударных тестеров с падающим грузом. Эти машины соответствуют таким стандартам, как ASTM E208 и ISO 6603-2, поддерживая более индивидуальные протоколы испытаний.
Соображения стоимости и эффективности
Ударные тестеры Шарпи, как правило, более доступны по цене, просты в эксплуатации и требуют меньшего обслуживания. Они обеспечивают быстрые результаты, подходящие для рутинного тестирования. Испытательные машины с падающим грузом, хотя и более дорогие и сложные, предлагают регулируемую энергию удара и более подробные выходные данные. Это делает их экономически эффективными для исследований, разработок и критически важных для безопасности оценок, где необходим подробный ответ на материал.
| Аспект | Испытание на удар по Шарпи | Испытательная машина с падающим весом |
| Метод воздействия | Качание маятника | Вертикально падающий вес |
| Тип образца | Маленькие, зазубренные стержни | Различные размеры и формы |
| Измерение энергии | Уменьшение раскачивания маятника | Датчики с данными о силе и смещении |
| Пригодность материала | Металлы, сплавы | Металлы, композиты, полимеры, покрытия |
| Использование в отрасли | Строительство, автомобилестроение, стандартный контроль качества | Аэрокосмическая промышленность, автомобильная безопасность, спортивное оборудование |
| Стоимость и сложность | Низкая стоимость, более простое управление | Более высокая стоимость, современное оборудование |
Применение испытаний на удар в промышленности
Автомобильная промышленность
Испытания на удар играют жизненно важную роль в автомобильной промышленности, где безопасность и долговечность имеют первостепенное значение. Для оценки ударопрочности материалов и устойчивости компонентов используются как испытания на удар по Шарпи, так и испытания на удар падающим грузом. Здесь особенно ценна испытательная машина с падающим грузом, поскольку она может более точно имитировать реальные силы столкновения, регулируя вес и высоту падения. Это помогает инженерам оценить, как детали автомобиля деформируются или ломаются во время аварий, улучшая конструкции безопасности транспортных средств.
Такие материалы, как металлы, композиты и полимеры, используемые в кузовах автомобилей, бамперах и компонентах интерьера, проходят строгие испытания на удар. Например, машины для испытаний на удар падающим грузом могут оценить поглощение энергии и устойчивость к повреждениям в современных композитах, которые все чаще используются в современных автомобилях.
Аэрокосмические приложения
В аэрокосмической отрасли испытания на удар гарантируют, что материалы самолетов выдержат внезапные воздействия, такие как удары птиц или удары обломков. Испытание на удар по Шарпи часто используется для проверки металлических сплавов на ударную вязкость при различных температурах, что имеет решающее значение для условий высокогорья. Между тем, тестеры падающего груза предоставляют подробную информацию о поведении композитных материалов при разрушении и устойчивости к повреждениям при различных энергиях удара.
Гибкость машин для испытаний на удар падающим грузом, включая модели, используемые в испытаниях падающим грузом Пеллини, позволяет инженерам аэрокосмической отрасли моделировать сложные сценарии удара. Это гарантирует, что такие компоненты, как фюзеляжи, крылья и шасси, сохранят структурную целостность во время эксплуатации.
Строительство и инфраструктура
Строительная отрасль в значительной степени полагается на ударные испытания по Шарпи, чтобы гарантировать, что конструкционные стали и сплавы могут противостоять хрупким разрушениям, вызванным ударами или стрессами окружающей среды. Эти испытания подтверждают, что строительные материалы соответствуют стандартам безопасности, предотвращая катастрофические разрушения мостов, зданий и инфраструктуры.
Машины для испытания на удар падающим грузом дополняют это, оценивая более толстые или собранные материалы и компоненты под динамическими нагрузками. Это имеет решающее значение для элементов инфраструктуры, подвергающихся сильным ударам или случайным столкновениям, помогая инженерам проектировать более безопасные и устойчивые конструкции.
Безопасность потребительских товаров
В производстве потребительских товаров испытания на удар гарантируют долговечность продукции и безопасность пользователя. Хотя испытания по Шарпи здесь менее распространены, ударные тестеры с падающим грузом широко используются для оценки пластмасс, композитов и упаковочных материалов. Например, машины для испытания на удар при падении оценивают, насколько хорошо корпуса смартфонов, устройства или транспортировочная упаковка выдерживают падения и удары при повседневном использовании.
Это тестирование помогает производителям улучшать рецептуры материалов и дизайн продукции, чтобы уменьшить вероятность поломки и повысить удовлетворенность потребителей.
Технологические достижения в испытаниях на удар
Интеграция систем сбора данных
Современные тестеры падающего груза и машины для испытаний на удар по Шарпи все чаще включают в себя передовые системы сбора данных (DAQ). Эти системы собирают в режиме реального времени данные о силе, смещении, скорости и поглощении энергии во время ударов. Для машин для испытания на удар падающим грузом интеграция сбора данных позволяет точно отслеживать силу удара падающего груза и реакцию образца. Это помогает инженерам анализировать возникновение и распространение трещин с большей точностью по сравнению с традиционными установками для испытаний на удар по Шарпи, которые в основном полагаются на измерения уменьшения раскачивания маятника.
Системы сбора данных также позволяют синхронизировать запись с нескольких датчиков, обеспечивая полное представление о событии удара. Например, машины для испытания падающим грузом Pellini часто оснащены встроенными модулями сбора данных, которые повышают качество и повторяемость данных. Это достижение поддерживает более детальный анализ поведения материалов, что имеет решающее значение для исследований и разработок в аэрокосмической и автомобильной промышленности.
Использование высокоскоростных камер
Высокоскоростные камеры стали незаменимыми как при испытаниях на удар по Шарпи, так и при испытаниях на удар падающим грузом. Эти камеры фиксируют процесс удара и разрушения со скоростью тысячи кадров в секунду, выявляя переходные явления, невидимые невооруженным глазом. При испытаниях на удар падающим грузом высокоскоростная съемка показывает зарождение, рост и деформацию материала под воздействием падающего груза.
В сравнительных исследованиях испытаний на удар по Шарпи высокоскоростная визуализация помогает визуализировать процесс разрушения на надрезе, предлагая понимание хрупкого и пластичного разрушения. Эти визуальные данные дополняют числовые значения поглощения энергии, улучшая понимание прочности материала и механизмов разрушения.
Разработка программного обеспечения для расширенного тестирования
Развитие программного обеспечения преобразовало испытания на воздействие, сделав возможным сложный анализ данных и моделирование. Современные испытательные машины с падающим грузом оснащены программным обеспечением, которое обрабатывает входные данные датчиков, рассчитывает поглощение энергии и моделирует динамику разрушения. Это программное обеспечение часто включает в себя настраиваемые протоколы испытаний, автоматические отчеты и интеграцию с инструментами анализа методом конечных элементов (FEA).
Для испытаний по Шарпи усовершенствования программного обеспечения облегчают цифровую регистрацию энергии удара и данных о вязкости, зависящих от температуры. Некоторые платформы позволяют параллельно сравнивать результаты испытаний по Шарпи и испытаний с падающим грузом, помогая пользователям выбрать наиболее подходящий метод испытаний для своих материалов.
Будущие тенденции в испытаниях на удар
В будущем технология испытаний на удар, скорее всего, будет сосредоточена на повышении автоматизации, многоосном моделировании ударов и улучшенной интеграции датчиков. Появляются многоосные испытательные стенды с падающим грузом, которые лучше воспроизводят реальные условия удара, особенно для сложных компонентов аэрокосмической и автомобильной промышленности.
Алгоритмы искусственного интеллекта (ИИ) и машинного обучения вскоре смогут анализировать данные испытаний на удар, чтобы более точно прогнозировать разрушение материалов. Кроме того, виртуальные среды тестирования с использованием FEA в сочетании с экспериментальными данными, полученными при испытаниях на удар падающим грузом, уменьшат необходимость в обширных физических испытаниях.
Эти инновации обещают повысить надежность, эффективность и объем испытаний на удар, обеспечивая создание более безопасных и долговечных материалов.
Кончик: Инвестируя в ударный тестер с падающим грузом, отдайте предпочтение моделям со встроенным сбором данных и возможностями высокоскоростной визуализации, чтобы получить более глубокое понимание поведения материала во время удара.
Заключение
В статье сравниваются испытания на удар по Шарпи и испытания на падающий вес, подчеркиваются их уникальные методы и применение. Выбор правильного теста имеет решающее значение для точной оценки материала, поскольку каждый тест имеет определенные преимущества. Испытания по Шарпи идеально подходят для быстрой оценки ударной вязкости, а испытания с падающим грузом позволяют провести детальный анализ разрушения. GT-TEST предоставляет ведущие в отрасли решения для испытаний на удар, которые обеспечивают точные и надежные результаты, поддерживая достижения в области материаловедения и критически важных для безопасности секторов.
Часто задаваемые вопросы
Вопрос: Каковы основные различия между испытанием на удар по Шарпи и испытанием с падающим грузом?
Ответ: При испытании на удар по Шарпи используется качающийся маятник для измерения энергии, поглощаемой образцом с надрезом, а при испытании на ударный груз используется прибор для испытания на удар падающим грузом для моделирования реальных сценариев удара с регулируемой энергией.
Вопрос: Почему кто-то может выбрать ударный тестер с падающим грузом вместо испытательной машины по Шарпи?
Ответ: Ударный тестер с падающим грузом предлагает регулируемую энергию удара и подробный анализ разрушения, что делает его пригодным для сложных материалов и реалистичного моделирования удара по сравнению с более простым испытанием Шарпи.
Вопрос: Какие материалы лучше всего тестировать на испытательной машине с падающим грузом?
Ответ: Испытательные машины падающим грузом универсальны и подходят для металлов, композитов, полимеров и структурных компонентов, особенно когда требуется детальное поведение деформации при ударе.
Вопрос: Какова стоимость испытания на удар по Шарпи по сравнению со стоимостью машины для испытания на удар падающим грузом?
Ответ: Ударные испытания по Шарпи, как правило, дешевле и проще в эксплуатации, в то время как машины для испытаний на удар с падающим грузом стоят дороже из-за их передового оборудования и регулируемых возможностей испытаний.
Вопрос: Какие отрасли промышленности больше всего выигрывают от машин для испытаний на удар падающим грузом?
Ответ: Такие отрасли, как автомобильная, аэрокосмическая и строительная, получают выгоду от машин для испытания на удар падающим грузом благодаря их способности моделировать реалистичные условия удара и предоставлять подробные данные о реакции материала.
