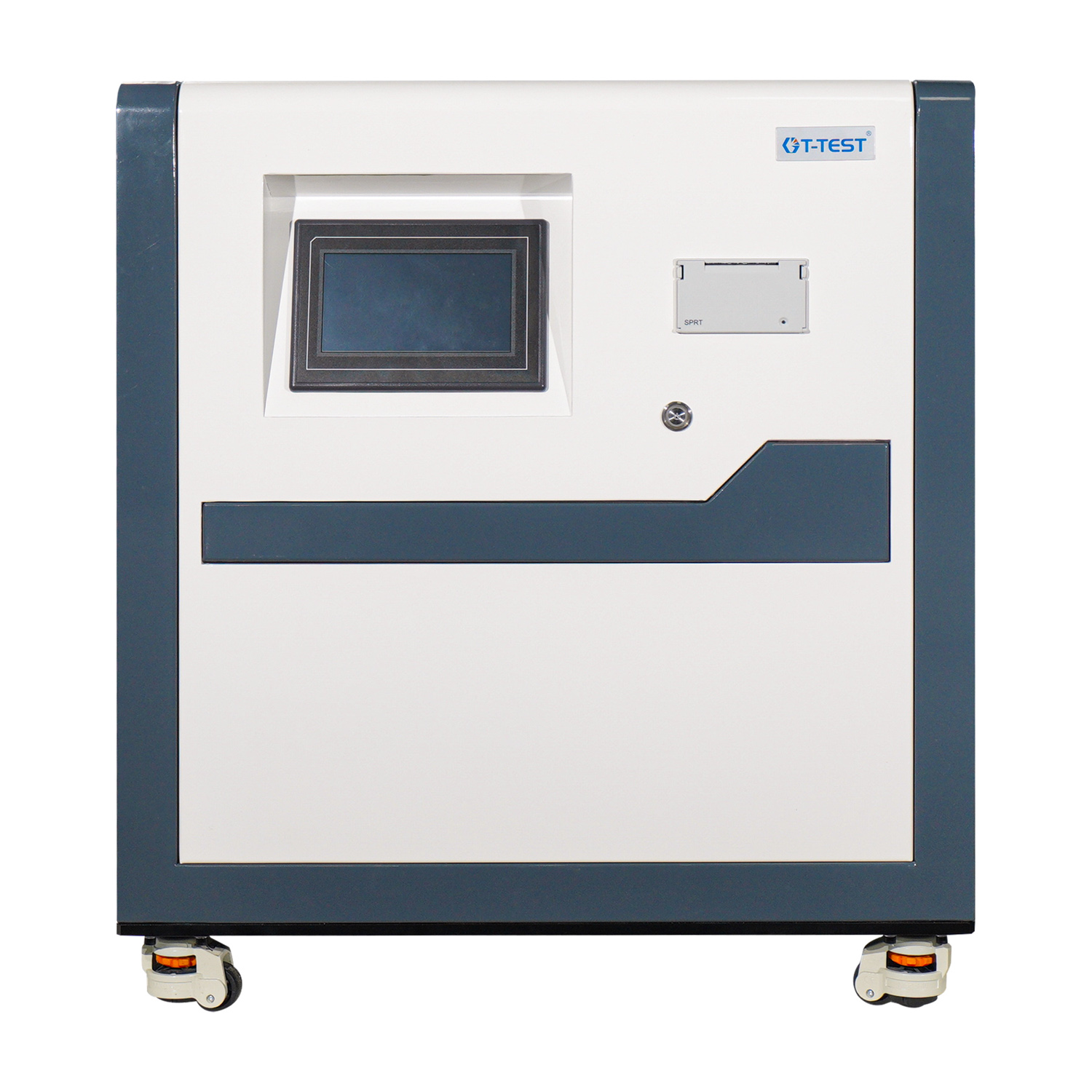

Испытания на непрозрачность напрямую влияют на долговечность конструкции и безопасность пластиковых труб и фитингов, используемых в открытых средах. При производстве систем трубопроводов для питьевой воды или наружных трубопроводов предотвращение разрушения под воздействием ультрафиолета и роста водорослей является строгим эксплуатационным требованием. Если труба допускает чрезмерное пропускание света, ультрафиолетовое излучение разрушает полимерные цепи, а видимый свет способствует фотосинтезу и бактериальному обрастанию внутри водопроводов. Неточное определение непроницаемости создает серьезные финансовые и операционные риски. Отказ от партии, несоответствие международным нормативным стандартам, таким как ISO 7686, и преждевременный выход материала из строя на местах подвергают производителей серьезной ответственности. Для выбора подходящего оборудования вам необходима структурированная система оценки. Это означает анализ технических характеристик, таких как диапазон диаметров, точность длины волны и точность измерений. Вы также должны оценить возможности автоматизации и долгосрочную надежность, чтобы принимать квалифицированные решения о закупках. Реализация высококачественного тестер непрозрачности труб гарантирует, что ваши производственные линии стабильно производят соответствующие требованиям, долговечные материалы, выдерживающие суровые условия окружающей среды.
Ключевые выводы
Стандартизация не подлежит обсуждению: истинное соответствие стандарту ISO 7686 требует определенных длин волн источника света и точных оптических измерительных систем, чтобы гарантировать точное определение непроницаемости.
Диапазон диаметров определяет полезность: тестер должен изначально поддерживать определенные диапазоны диаметров образцов вашей производственной линии (например, от Φ16 мм до Φ40 мм и выше) с соответствующими опорами для образцов и растрами, чтобы избежать узких мест при тестировании.
Автоматизация снижает количество ошибок оператора. Автоматизированная обработка образцов и регистрация данных значительно повышают повторяемость и производительность испытаний по сравнению с конфигурацией вручную.
Роль тестера непрозрачности труб в контроле качества
Понимание определения непроницаемости
Тестирование непрозрачности позволяет количественно определить точный процент пропускания света через твердый материал. Для пластиковых труб и фитингов это физическое измерение определяет, соответствует ли продукт своему назначению. Высокая непрозрачность предотвращает фотосинтез внутри полости трубы. Этот механизм останавливает рост водорослей в системах питьевой воды, гарантируя, что качество воды остается безопасным для потребления. Он также защищает наружные электропроводки и телекоммуникационные каналы от повреждений ультрафиолетовым светом. Воздействие ультрафиолета со временем разрушает полиэтилен и поливинилхлорид, вызывая охрупчивание и микротрещины. Надежный Тестер непрозрачности труб проверяет, что состав материала содержит достаточное количество технического углерода или других придающих матовость веществ. Это обеспечивает достаточную легкость трубных блоков для сохранения структурной и функциональной целостности в течение десятилетий непрерывного использования.
Физика этого измерения основана на точном оптическом выравнивании. Оборудование направляет контролируемый луч света на внешнюю поверхность образца трубы. Высокочувствительный фотоэлектрический датчик расположен на внутренней стороне образца. Датчик измеряет, сколько фотонов успешно проникает в полимерную матрицу. Если рецептура материала неоднородна или если процесс экструзии растягивает полимер слишком тонко, светопропускание увеличивается. Группы контроля качества используют эти проценты передачи для контроля стабильности экструзионной линии. Своевременное обнаружение скачка светопропускания предотвращает попадание тысяч метров дефектных труб на склад.
Критерии соответствия и успеха ISO 7686
Стандарт ISO 7686 устанавливает строгие ограничения светопропускания для пластиковых труб и фитингов. Обычно эти материалы должны демонстрировать светопроницаемость ≤0,2%. Соблюдение этого стандарта требует поддающегося проверке и документированного соблюдения. Ваша испытательная машина должна обеспечивать повторяемые результаты в несколько смен и у разных операторов. Он также должен генерировать проверяемые данные, которые прослеживаются до конкретных производственных партий. Успех означает, что ваша команда контроля качества может уверенно сертифицировать каждую партию перед отправкой, зная, что данные не выдержат проверки третьей стороной.
Несоблюдение этих ограничений ставит под угрозу всю трубопроводную сеть. Если производитель отправляет несоответствующую трубу, ответственность выходит далеко за рамки стоимости материала. Замена подземных водопроводов или встроенных электропроводок требует проведения тяжелых земляных работ, что нарушает работу муниципальной инфраструктуры. Поэтому испытательное оборудование должно исключать ложные проходы. Оптические датчики должны быть достаточно чувствительными, чтобы различать передачу 0,19% и 0,21%. Такая узкая погрешность требует точности лабораторного уровня в заводских условиях.
Краткое описание процедуры испытания ISO 7686
Процедура испытания требует тщательной подготовки проб и точного выполнения. Операторы не могут просто поместить в машину целую трубу. Геометрия цилиндра рассеивает свет, что делает невозможным прямое измерение. Вместо этого стандарт диктует конкретный рабочий процесс подготовки и измерений.
Операторы разрезают образец трубы на четыре равных сегмента вдоль его продольной оси с помощью специальной прецизионной пилы.
Они удаляют заусенцы с кромок и очищают внутреннюю и внешнюю поверхности безворсовой тканью, чтобы удалить режущую пыль и частицы, связанные со статическим электричеством.
Оператор устанавливает первый сегмент на подставку для образца так, чтобы выпуклая поверхность была обращена к источнику света.
Машина измеряет поток падающего света, проходящий через определенную апертуру, известную как растр, без установленного образца.
Затем машина измеряет поток прошедшего света, проходящего через установленный образец.
Система рассчитывает процент непрозрачности по стандартной формуле, сравнивая проходящий свет с падающим светом.
Оператор повторяет этот процесс для оставшихся трех сегментов, и программное обеспечение рассчитывает среднее значение пропускания для всего образца трубы.
Точная подготовка и измерение имеют жизненно важное значение для достоверных результатов. Если оператор оставляет пыль на образце, пыль блокирует свет, искусственно занижая показания пропускания. Если образец не прилегает идеально к растру, окружающий свет попадает в датчик, искусственно завышая показания. Конструкция оборудования должна минимизировать эти человеческие переменные.
Основные параметры технической оценки
Диапазон диаметров образцов и поддержка образцов
Модульные опоры для образцов необходимы для создания универсальных испытательных сред. Стандартная машина должна изначально обрабатывать стандартные диапазоны, такие как 16 мм, 20 мм, 25 мм, 32 мм и 40 мм. Вы должны оценивать машины на основе их способности устанавливать нестандартные или негабаритные фитинги, не требуя сложных модификаций. Растр играет решающую роль в этой механической настройке. Он должен идеально соответствовать конкретному диаметру и кривизне отрезка трубы. Растр правильного размера фокусирует путь света непосредственно через самую толстую часть стенки трубы и предотвращает попадание рассеянного света в обход краев образца.
При испытании труб большого диаметра кривизна сегмента значительно меньше. Опора образца должна адаптироваться к этому более плоскому профилю, чтобы обеспечить светонепроницаемое прилегание к растру. И наоборот, трубы малого диаметра имеют агрессивную кривизну. Опорный механизм должен надежно удерживать эти небольшие сегменты, чтобы они не смещались во время цикла измерения. Если образец сместится хотя бы на долю миллиметра, оптическая юстировка не удастся.
Наружный диаметр трубы (НД) | Требуемый размер растра | Типичное применение | Профиль кривизны |
16мм - 20мм | Малая диафрагма (2–3 мм) | Жилой PEX/Внутренняя сантехника | Агрессивный / Высокая дуга |
25мм - 32мм | Средняя диафрагма (4–5 мм) | Линии коммерческого водоснабжения | Умеренная дуга |
40 мм - 63 мм | Большая диафрагма (6–8 мм) | Промышленные кабелепроводы/сети | Мелкая дуга |
75 мм и выше | Пользовательская широкая диафрагма | Муниципальная инфраструктура | Near Flat |
Оценка конфигураций поддержки растра и образцов
Механический интерфейс определяет эффективность работы на испытательном полигоне. Операторам приходится быстро менять растры и опоры при переходе между трубами разных размеров. Магнитные системы без инструментов обеспечивают значительно более быструю переналадку, чем традиционные системы с ручным ввинчиванием. Магнитные крепления мгновенно идеально выравниваются, тогда как резьбовые крепления со временем могут перерезать резьбу или ослабнуть из-за вибрации машины. Всегда проверяйте, предоставляет ли поставщик полный и всеобъемлющий комплект. Этот комплект должен соответствовать всем стандартным наружным диаметрам в вашем производственном портфолио.
Отсутствие опор остановит процесс контроля качества. Если оператор попытается проверить трубу диаметром 32 мм, используя растр диаметром 25 мм, несоответствие кривизны приведет к возникновению зазоров. Свет проникает через эти промежутки, вызывая ложный сбой. Вы должны провести аудит всего каталога продуктов и сопоставить его с растровым инвентарем поставщика. Высококачественные производители обрабатывают свои растры из анодированного алюминия или нержавеющей стали, чтобы предотвратить износ и сохранить стабильность размеров в течение тысяч циклов испытаний.
Длина волны источника света и оптическая точность
Источник света должен соответствовать строгим техническим требованиям, определенным международными стандартами. Протоколы испытаний требуют определенных нанометровых длин волн для точного моделирования световых спектров окружающей среды. Обычно для этого используется галогенный или специализированный светодиодный источник света, излучающий стабильный непрерывный спектр. Стабильность так же важна, как и сама длина волны. Колеблющийся источник света вызывает серьезный дрейф измерений, что делает данные бесполезными.
Высококачественные машины поддерживают постоянную светоотдачу с течением времени за счет использования регулируемых источников питания и систем управления температурным режимом. Нагрев ухудшает характеристики светодиодов и изменяет спектр излучения. Тестеры премиум-класса оснащены активным охлаждением или массивными радиаторами для поддержания постоянной температуры источника света. Это гарантирует, что ваши показания останутся точными в течение нескольких смен тестирования, независимо от температуры окружающей среды в лаборатории.
Точность и разрешение измерений
Высокоточное производство требует строгих параметров разрешения. При оценке оборудования ориентируйтесь на разрешение 0,01 % или выше. Качество сенсора напрямую влияет на этот показатель. Система основана на эффективном фотоэлектрическом преобразовании, обычно с использованием высококачественных кремниевых фотодиодов. Эти датчики должны иметь линейную кривую отклика во всем диапазоне измерений, обеспечивая точность передачи независимо от того, составляет ли передача 0,05% или 0,18%.
Надежная защита от окружающего света не менее важна. Любой внешний свет, попадающий в испытательную камеру, исказит окончательные процентные показания. Превосходная оптическая конструкция отличает стандартные тестеры от лабораторного оборудования. Ищите машины с взаимосвязанными темными комнатами, вентиляционными отверстиями с перегородками и матово-черными внутренними покрытиями, поглощающими паразитные фотоны. Датчик должен регистрировать только свет, прошедший непосредственно через полимерную матрицу.
Требования к автоматизации и интеграция программного обеспечения
Ручное и автоматизированное тестирование
Ручное тестирование требует, чтобы операторы физически расположили каждый образец, закрыли камеру, записали показания и повторили процесс для всех четырех сегментов. Это приводит к человеческим ошибкам и значительно замедляет пропускную способность. Операторы могут неправильно выровнять образец, применять непостоянное давление или неправильно расшифровывать цифры. Полностью автоматизированные машины оснащены моторизованными предметными столиками, приводимыми в движение прецизионными шаговыми двигателями. Они автоматически последовательно размещают четыре сегмента разреза на оптическом пути.
Такая автоматизация снижает трудозатраты и ускоряет цикл испытаний. Оператор просто загружает четыре сегмента в многостанционную карусель, закрывает крышку и нажимает кнопку «Старт». Остальное сделает машина. Это гарантирует постоянное выравнивание образца и равномерное давление зажима, что значительно улучшает повторяемость результатов. В условиях крупносерийного производства время, сэкономленное за счет автоматизированного тестирования, освобождает персонал службы контроля качества для выполнения других важных проверок.
Регистрация, экспорт и контроль данных
Современное тестирование требует надежных программных возможностей для управления потоком качественных данных. Ищите системы, которые предлагают отображение результатов в реальном времени с графическими линиями тренда. Обширное хранилище исторических данных является обязательным для отслеживания долгосрочных показателей экструзии. Форматы экспорта должны включать CSV и PDF для упрощения отчетности руководству и внешним аудиторам. Усовершенствованные системы обеспечивают прямую интеграцию с заводскими платформами ERP через соединения Ethernet или API, передавая результаты испытаний непосредственно в протокол партии без ручного ввода данных.
Безопасные контрольные журналы являются обязательными для соблюдения нормативных требований. Они обеспечивают неизменяемую запись всех испытаний, обеспечивая полную прозрачность обеспечения качества. Программное обеспечение должно требовать авторизации отдельных пользователей и отслеживать, кто проводил каждый тест, когда он проводился и какие параметры использовались. Если параметр изменен или тест прерван, система должна зарегистрировать это событие. Этот уровень прослеживаемости защищает производителя во время претензий по ответственности или проверок соответствия.
Реалии реализации и риски внедрения
Необходимость калибровки и устранение долгосрочного дрейфа
Датчики требуют регулярной калибровки для поддержания точности и соответствия стандартам ISO. Стандартные процедуры включают использование эталонных калибровочных пластин с известными сертифицированными значениями пропускания для проверки базовой линии светопропускания. Операторы вставляют эти пластины в машину так же, как образец трубы. Если машина считывает табличку с содержанием 0,10% как 0,12%, система требует повторной калибровки. Эти калибровочные пластины необходимо хранить в эксикаторах и обращаться с ними только в безворсовых перчатках во избежание загрязнения поверхности.
Оптический дрейф является распространенным риском для старых или некачественных машин. По мере старения источника света или оседания пыли на линзах базовый световой поток меняется. В оборудовании премиум-класса используются процедуры самокалибровки или технологии опорного луча. Эти функции уменьшают дрейф за счет разделения светового луча. Один путь проходит через образец, а другой идет непосредственно к эталонному датчику. Система постоянно проверяет интенсивность источника света на соответствие этому известному стандарту во время работы, автоматически компенсируя любое ухудшение выходного сигнала.
Узкие места в обучении операторов и подготовке проб
Подготовка проб часто является самым узким местом в рабочем процессе тестирования непрозрачности. Операторы должны резать образцы точно вдоль продольной оси. Если разрез выполнен под углом, сегмент не будет ровно прилегать к растру. Они должны очистить поверхности от всего мусора, включая микроскопическую пластиковую стружку, образующуюся в процессе резки. Затем они должны установить образцы на соответствующие опоры, обеспечив правильную ориентацию.
Различные машинные интерфейсы имеют разную кривую обучения. Сложный, плохо спроектированный интерфейс программного обеспечения приводит к разочарованию и ошибкам оператора. Необходимо пройти комплексное обучение поставщиков, чтобы операторы понимали нюансы выравнивания образцов и навигации по программному обеспечению. Правильная подготовка предотвращает ложные неудачи, вызванные плохой подготовкой. Вам следует назначить ведущего технического специалиста, который будет осваивать оборудование и обучать новых сотрудников, обеспечивая строгое соблюдение стандартных рабочих процедур во всех сменах.
Заключение
Оптимальное испытательное оборудование сочетает строгое соответствие стандарту ISO 7686 с вашими конкретными производственными потребностями. Требования к пропускной способности, конфигурации растра и диапазонам диаметров должны идеально соответствовать производительности вашего производства. Отдавайте предпочтение поставщикам, которые предлагают прозрачные процедуры калибровки, надежную автоматизацию для крупномасштабных испытаний и поддающееся проверке оптическое разрешение не менее 0,01%. Модернизация инфраструктуры тестирования защитит репутацию вашего бренда и предотвратит катастрофические сбои на местах.
Выполните следующие шаги, чтобы расширить свои возможности тестирования:
Проведите аудит вашей текущей производственной линии, чтобы составить карту всех необходимых диапазонов диаметров труб и профилей кривизны.
Запросите листы технических данных и образцы отчетов об испытаниях у поставщиков, включенных в короткий список, для проверки соответствия стандарту ISO 7686.
Проверьте механическое соединение растров и опор образцов для быстрой замены без использования инструментов.
Запланируйте живую или виртуальную демонстрацию оборудования, чтобы оценить интерфейс программного обеспечения и возможности контрольного журнала.
Свяжитесь со специалистом по тестированию, чтобы подтвердить наличие эталонных пластин для эталонной калибровки и долгосрочную поддержку.
Часто задаваемые вопросы
Вопрос: Каков стандартный метод проверки непрозрачности труб?
Ответ: ISO 7686 является основным международным стандартом для определения непрозрачности пластиковых труб и фитингов. Основное внимание уделяется измерению процента пропускания света, чтобы обеспечить долговременную непроницаемость, предотвращая деградацию от ультрафиолета и рост внутренних водорослей.
Вопрос: Как тестер непрозрачности труб измеряет непроницаемость?
Ответ: Он пропускает свет определенной длины волны через подготовленный образец трубы. Соответствующий растр блокирует окружающий и обходной свет. Затем оптический датчик высокого разрешения рассчитывает точный процент прохождения света через полимерную матрицу.
Вопрос: Какие диапазоны диаметров поддерживает стандартный тестер непрозрачности труб?
Ответ: Стандартные тестеры обычно поддерживают такие диапазоны, как 16 мм, 20 мм, 25 мм, 32 мм и 40 мм. Для каждого конкретного размера трубы требуются соответствующие опоры и растры образцов, чтобы обеспечить точное оптическое выравнивание и предотвратить утечку света.
Вопрос: Как часто прибор для проверки непрозрачности труб требует калибровки?
О: Калибровка должна проводиться два раза в год или ежегодно с использованием сертифицированных эталонных калибровочных пластин. Операторы также должны выполнять быстрые ежедневные самопроверки, чтобы проверить стабильность базового светового потока и точность датчика перед тестированием производственных партий.
Вопрос: В чем разница между ручными и автоматическими приборами для проверки непрозрачности труб?
Ответ: Ручные тестеры требуют, чтобы операторы физически перемещали каждый из четырех сегментов образца на оптическом пути. Автоматизированные тестеры используют моторизованные столики для автоматического перемещения держателя образца по всем контрольным точкам и расчета средней непрозрачности.
Вопрос: Почему соответствие стандарту ISO 7686 имеет решающее значение для пластиковых труб и фитингов?
Ответ: Соблюдение требований гарантирует, что материал труб блокирует достаточно света и предотвращает рост внутренних водорослей в трубопроводах питьевой воды. Это также гарантирует, что материал устойчив к разрушению, вызванному УФ-излучением, сохраняя структурную целостность трубопроводной сети на протяжении всего срока ее службы.
