Вы когда -нибудь задумывались, как инженеры проверяют прочность материала? А тестер удара по весу это ответ. Эта специализированная машина оценивает воздействие сопротивления, уронив взвешенный молоток на материалы. Понимание его роли имеет решающее значение для отраслей, направленных на повышение долговечности продукта. В этом посте вы узнаете, что такое тестер удара по весу, его важность и обзор процесса тестирования.
Понимание тестера удара по весу капля
Компоненты тестера удара по снижению веса

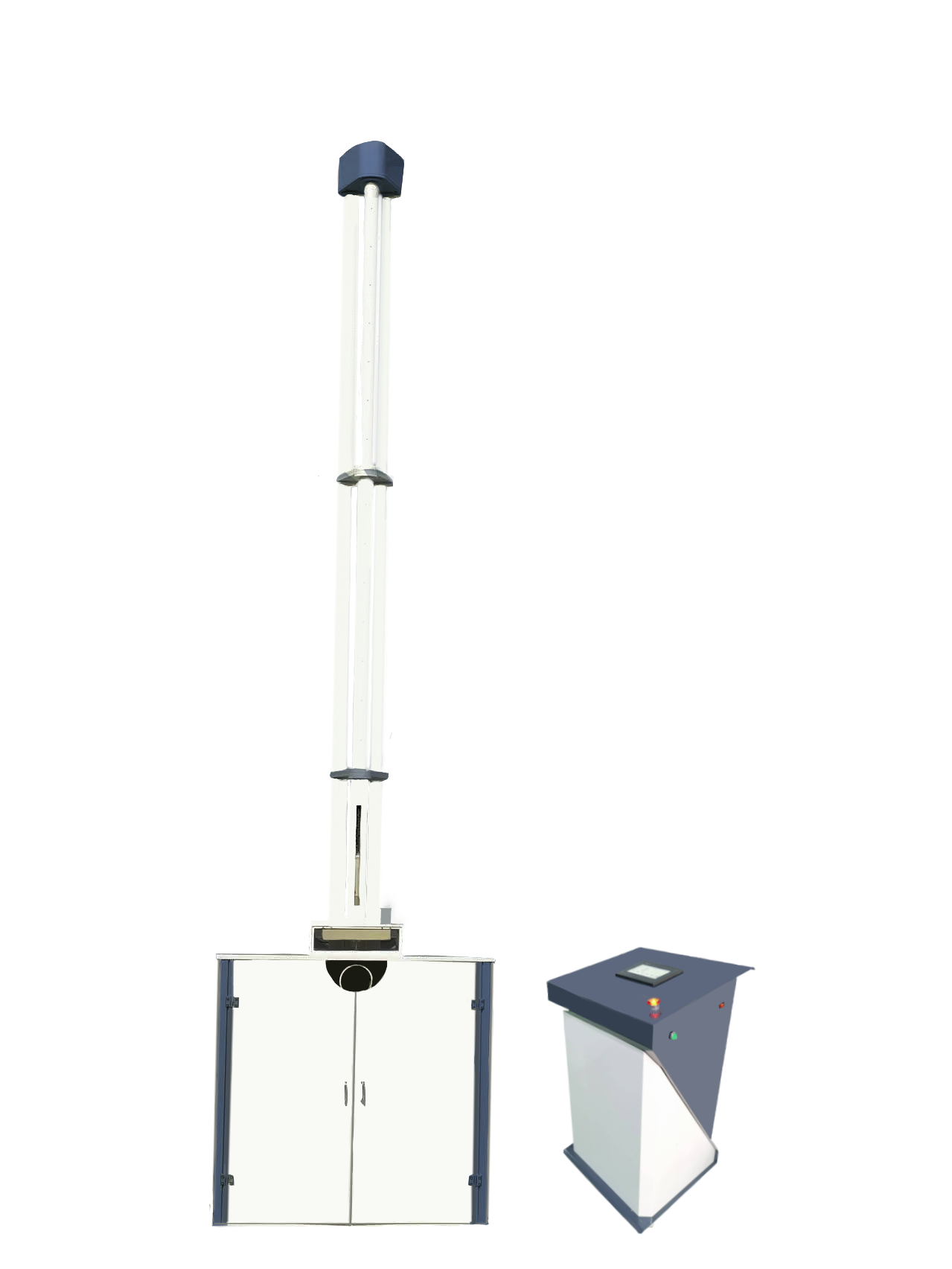

Тестер воздействия на падение - это специализированная машина, предназначенная для оценки воздействия материалов путем сброса взвешенного молотка на испытательный образец. Его ключевые компоненты включают:
Вес падения (ударный молоток): Месса, которая свободно падает с установленной высоты, чтобы ударить образец.
Направляющие рельсы или трубка: Обеспечивает падение веса падает вертикально и точно на образец.
Держатель образца: Приспособление, которое надежно удерживает испытательный образец на месте во время тестирования.
Механизм регулировки высоты: Позволяет точно управлять высотой капли, чтобы изменить энергию воздействия.
Система измерения и записи: Захватывает такие данные, как сила воздействия, деформация или возникновение переломов.
Вложение безопасности: Защищает оператора от мусора или случайного контакта во время тестирования.
Эти компоненты работают вместе для обеспечения последовательных и повторяющихся тестов воздействия. При настройке машины для тестирования удара по весу, понимание каждой части необходимо для правильной работы и технического обслуживания.
Как функционирует тестер
Тестер удара по весу работает, выпустив взвешенный молот с заранее определенной высоты на испытательный образец. Процесс включает в себя:
Установка высоты капли: Оператор регулирует высоту, чтобы контролировать потенциальную энергию веса капли.
Позиционирование образца: Испытательный образец надежно помещается в держатель образца, часто с выемкой для локализации переломов.
Выпуск веса: Молоток освобождается, свободно падает и ударяет в образцы.
Поглощение воздействия энергии: Образец поглощает энергию, которая может вызвать деформацию, растрескивание или перелом.
Результаты записи: Датчики или визуальный осмотр записывают результат, оценивая воздействие материала.
В отличие от тестеров Impact Impact (например, Charpy или Izod), тестер воздействия на снимок обеспечивает прямое вертикальное воздействие. Этот метод особенно полезен для тестирования более толстых материалов или компонентов в условиях динамической нагрузки.
Типы проверенных материалов
Тест на удар с весом падение является универсальным и применяется к широкому спектру материалов, в том числе:
Металлы: Стальные, алюминиевые и другие сплавы испытывают на прочность и температуры перехода в костюм.
Термопластики и полимеры: Используется для оценки воздействия устойчивости в пластмассах и композитах.
Композиты: Материалы, укрепленные волокном, получают выгоду от тестирования веса падения для оценки устойчивости к повреждению.
Тонкие пленки и покрытия: Специализированные тестировщики веса с низким энергопотреблением оценивают деликатные материалы, не вызывая чрезмерного повреждения.
Собрание и компоненты: Более крупные тестеры веса могут проверить готовые детали на наличие воздействия.
Способность регулировать высоту и вес падения делает тестер удара в веса подходящим для материалов с различной вязкостью и толщиной.
Подготовка к тесту
Выбор правого образца испытаний
Выбор соответствующего испытательного образца имеет решающее значение для точного тестирования удара по весу. Образец должен соответствовать соответствующим стандартам, таким как ASTM E23 для металлов или ASTM D256 для пластмасс. Рассмотрим тип материала, толщину и форму, чтобы убедиться, что он соответствует цели теста. Например, металлы часто требуют зарезанных образцов для локализации переломов, в то время как полимеры могут использовать бездушные образцы в зависимости от метода испытаний.
Подготовка образца должна включать точную обработку или резку для создания последовательных размеров и выемки. Эта однородность помогает в получении надежных и сопоставимых результатов. Кроме того, образец должен быть свободен от поверхностных дефектов или загрязнений, которые могут повлиять на воздействие.
Настройка оборудования
Настройка машины для испытаний на удар с весом капля должным образом обеспечивает достоверные результаты и безопасность оператора. Начните с калибровки высоты капли и подтверждения веса удара удара. Руководство или трубку должны быть чистыми и выровненными, чтобы обеспечить плавное, вертикальное падение.
Твердо закрепите образец в держателе образца. Владелец должен предотвратить движение во время воздействия, но избегать введения концентраций напряжений. Отрегулируйте высоту капли в соответствии с необходимой энергией воздействия, которая зависит от вязкости материала и стандартов испытаний.
Перед тестированием проверка система измерения и записи функционирует правильно. Эта система отражает такие данные, как ударная сила и деформация, необходимая для анализа. Рекомендуется регулярная калибровка датчиков и оборудования для поддержания точности с течением времени.
Обеспечение предосторожности безопасности
Безопасность имеет первостепенное значение при использовании тестера удара по весу. Падение веса может генерировать высокие силы и мусор при ударе. Всегда используйте предоставленную корпус или защиту для защиты операторов от фрагментов полета.
Операторы должны носить индивидуальное защитное оборудование (СИЗ), включая защитные очки, перчатки и защиту слуха. Держите зону испытаний в чистоте от ненужного персонала и обеспечить доступность аварийного контроля остановки.
Регулярное обслуживание машины, включая проверку износа или повреждения веса капли и направляющих рельсов, помогает предотвратить несчастные случаи. Тщательно тренируйте всех пользователей на процедуре тестеров и аварийных протоколов.
Проведение теста на удар с весом падения
Позиционирование испытательного образца
Правильное позиционирование испытательного образца имеет решающее значение при использовании тестера удара. Образец должен быть надежно помещен в держатель, чтобы предотвратить любое движение во время удара. Обычно образец опирается горизонтально на опорах, причем выемка (если присутствует), направленная от веса капли. Эта настройка гарантирует, что воздействие происходит прямо напротив выемки, поощряя перелом в предсказуемом месте.
Перед началом дважды проверьте, что образец прекрасно выравнивается под пути веса капли. Размещение может привести к непоследовательным результатам или повреждению оборудования. Держатель должен оказать достаточно давления, чтобы сохранить образец стабильным, не вызывая дополнительного напряжения. Эта тщательная настройка является фундаментальной частью процедуры тестера для воздействия на падение.
Регулирование высоты капли и веса
Энергия воздействия, поставляемая машиной для испытаний на воздействие веса, зависит от двух основных факторов: вес молотка и высота, с которой он выпадает. Регулировка этих параметров позволяет имитировать различные условия воздействия и испытательные материалы с различной вязкостью.
Чтобы отрегулировать высоту капли, используйте механизм регулировки высоты на машине. Убедитесь, что высота установлена в соответствии со стандартом тестирования или вашими конкретными требованиями к тестированию. Вес падения можно изменить путем замены молотков различных масс, если ваша машина поддерживает эту функцию.
Всегда убедитесь, что выбранная комбинация высоты и веса не превысит ограничения машины или повредит владельцу образца. Этот шаг необходим как для безопасности, так и для получения достоверных тестовых данных.
Выполнение процедуры тестирования
После того, как образец будет расположен и высота капли и вес, вы можете продолжить тест. Осторожно отпустите вес, гарантируя, что он свободно падает вдоль направляющих рельсов. Ударный молоток поражает образца, передавая кинетическую энергию, которая вызывает деформацию, растрескивание или перелом.
Во время теста датчики машины или системы сбора данных записывают параметры, такие как ударная сила, поглощение энергии или деформация. Некоторые тестеры удара по весу могут также разрешить высокоскоростной захват видео для подробного анализа.
Важно следовать стандартизированной процедуре тестеров с эффектом веса падения, чтобы поддерживать согласованность. Это включает в себя сброс молотка после каждого теста, проверка образца на наличие повреждений и быстро подготовка следующей выборки.
Запись и анализ результатов
После каждого теста документируйте результаты тщательно. Это включает в себя высоту капля, вес молотка, детали образца и наблюдаемые результаты, такие как тип перелома или степень деформации. Многие современные машины для тестирования веса падения оснащены интегрированным программным обеспечением, которое автоматически записывает и анализирует данные, генерируя значения силы воздействия или оценки прохождения/сбоя.
Анализ результатов помогает определить воздействие материала и усталость. Ищите закономерности в поведении переломов и поглощении энергии, чтобы оценить качество или пригодность для вашего применения. Последовательная запись и анализ имеют решающее значение для целей контроля качества и исследований.
Интерпретация результатов теста
Понимание силы воздействия
Сила удара является ключевой метрикой, полученной из тестера воздействия на снижение. Он измеряет способность материала поглощать энергию во время внезапного воздействия без разрушения. При использовании машины для испытаний на удар с весом капля, сила удара обычно выводится из степени деформации или разрушения, наблюдаемого после теста, поскольку в отличие от тестеров маятника, поглощенная энергия не всегда напрямую рассчитывается.
Более высокая сила воздействия указывает на лучшую вязкость и сопротивление внезапным силам. Материалы, которые поглощают больше энергии до разрыва, как правило, более долговечны в применениях, включающих шоки или воздействия. Чтобы точно интерпретировать эти результаты, важно сравнить данные тестирования с стандартизированными критериями или предыдущими тестами в постоянных условиях.
Определение деформации материала
Во время теста на снижение веса образец может подвергаться различным типам деформации, такими как изгиб, вмятивание или растрескивание. Наблюдение за этими изменениями помогает определить, как ведет себя материал при воздействии.
Упругая деформация: Временное изменение формы; Материал возвращается к своей первоначальной форме после удара.
Пластическая деформация: Постоянное изменение формы без перелома, что указывает на пластительное поведение.
Растрескивание или перелом: Указывает на хрупкую неудачу или материальную слабость.
Запись типа и степень деформации является частью процедуры тестера удара по снижению. Это дает понимание механизмов прочности и отказа материала. Например, пластичный металл может демонстрировать значительную пластическую деформацию перед растрескиванием, в то время как хрупкий полимер может внезапно переломаться с небольшой деформацией.
Оценка характеристик перелома
Анализ переломов имеет решающее значение для понимания того, как материал терпит неудачу под воздействием. После тестирования с помощью машины для удара по весу, внимательно изучите поверхность перелома. Ключевые характеристики для оценки включают:
Режим перелома: Пластичные переломы показывают грубые, волокнистые поверхности; Хрупкие переломы кажутся гладкими и блестящими.
Распространение трещины: Ищите стабильный рост трещин или внезапную катастрофическую неудачу.
Чувствительность на выемке: Оцените, как выемка повлияла на место перелома и тип.
Эти характеристики помогают определить слабости и направлять улучшения в составе материала или конструкции компонентов. Последовательные паттерны переломов в разных тестах также подтверждают повторяемость теста на удар с весом капля.
Применение тестирования воздействия на весовой вес
Использовать в оптимизации дизайна продукта
Тестирование удара в веса играет важную роль в оптимизации дизайна продукта. Инженеры используют данные из тестера для удара, чтобы понять, как ведут себя материалы и компоненты. Это понимание помогает им улучшить конструкции, выбирая материалы с правильной вязкостью и регулируя геометрию, чтобы лучше противостоять воздействию. Например, автомобильные производители полагаются на машины для испытаний на удары по снижению для оптимизации компонентов бампера и шасси, обеспечивая эффективное поглощение энергии во время столкновений. Тестирование с помощью машины для удара по весу позволяет дизайнерам моделировать реальные сценарии воздействия и принимать обоснованные решения в начале процесса разработки.
Контроль качества в производстве
При производстве поддержание постоянного качества продукции имеет первостепенное значение. Испытательный аппарат для удара по весу широко используется для контроля качества, чтобы убедиться, что материалы и готовые продукты соответствуют требованиям к жесткости. Регулярно выполняя тесты веса падения, производители могут обнаружить различия в пакетах материалов или условиях обработки, которые могут повлиять на сопротивление воздействия. Этот проактивный подход помогает предотвратить сбои в полевых условиях и уменьшать дорогостоящие отзывы. Используя Руководство для тестеров с воздействием на падение, команды контроля качества могут установить протоколы тестирования и критерии принятия, адаптированные к их продуктам. Такое тестирование обеспечивает соблюдение отраслевых стандартов и спецификаций клиентов.
Исследования и разработки
Команды исследований и разработок (НИОКР) извлекают большую пользу от тестирования воздействия на снижение. Способность варьировать высоту и вес капля делает тестер воздействия на снимок универсальным для изучения новых материалов и составов. Специалисты по исследованиям и разработкам используют процедуру тестера удара по снижению веса, чтобы оценить, как изменения в композиции или обработке влияют на свойства воздействия. Эти данные поддерживают инновации в таких секторах, как аэрокосмическая, оборонительная и потребительская электроника, где сопротивление воздействия имеет решающее значение. Кроме того, тестирование с помощью машины для воздействия на снижение помогает исследователям изучать механизмы разрушения, поведение переломов и деформацию материала при динамических нагрузках. Поддержание калибровки тестера для удара в НИОКР для обеспечения точных, воспроизводимых результатов.
Проблемы и ограничения
Ограничения в реальных приложениях
В то время как тестер воздействия на весовой вес неоценим для оценки вязкости материала, он имеет неотъемлемые ограничения при моделировании реальных сценариев воздействия. Контролируемая высота капли и вес обеспечивают постоянную энергию воздействия, но фактические воздействия сильно различаются по скорости, углу и силе. Факторы окружающей среды, такие как температура, влажность, коррозия и повторные циклы нагрузки, также влияют на производительность материала, но не полностью реплицируются одним тестированием веса капли.
Кроме того, тест воздействия веса падения в основном показывает, выдерживает ли материал внезапной нагрузки или не сбои, без захвата сложных состояний напряжений, присутствующих в условиях обслуживания. Это означает, что результаты должны интерпретироваться как часть более широкой программы оценки материалов, а не полного прогнозирования поведения в поле.
Трудности в интерпретации результатов
Интерпретация результатов теста на удар с весом падение может быть сложной задачей. В отличие от тестеров Impact Makulum, этот метод часто предоставляет качественные данные о прохождении/отказе, а не точные значения поглощения энергии. Появление перелома, растрескивания или деформации обычно является основным критерием, но тонкие различия в режимах отказа могут быть трудно определить количественно.
Материалы, которые демонстрируют смешанные или сложные характеристики перелома, требуют полностью понять их поведение. Изменчивость приготовления образцов, качества выемки и условий тестирования может еще больше усложнить интерпретацию. Следовательно, опыт и четкое руководство тестировщика для удара по весу необходимы для того, чтобы сделать значимые выводы из тестовых данных.
Обеспечение согласованности в тестировании
Поддержание консистенции в тестировании воздействия на снижение имеет решающее значение для надежных результатов. Небольшие отклонения в выравнивании образцов, высоте падения или веса молотка могут значительно повлиять на результаты. Машина для испытаний на удар с весом должна регулярно калибровать, чтобы убедиться, что высота капля и настройки веса являются точными.
Подготовка образца должна соответствовать строгим стандартам, чтобы минимизировать размерные и поверхностные несоответствия. Использование зажима и приспособления помогает поддерживать равномерное позиционирование. Операторы должны тщательно придерживаться процедуры тестеров с воздействием веса падения, включая проверки безопасности и проверки оборудования.
Регулярное обслуживание тестера удара по весу, такого как направляющие смазывание направляющих и осматривать молоток на наличие износа, поддерживает последовательную работу. Документирование параметров и результатов каждого теста также помогает определить тенденции или аномалии с течением времени.
Заключение
Понимание тестера воздействия на падение включает в себя знание его компонентов, таких как вес падения, направляющие рельсы и держатель образца. Он функционирует, выпустив молоток на образец для проверки удара по воздействию. Этот метод имеет решающее значение для оценки таких материалов, как металлы и полимеры. Будущие тенденции в тестировании воздействия могут включать более продвинутый анализ данных и методы моделирования. Использование тестеров удара в веса имеет важное значение для тестирования материала. Компании, как GT-TEST Предоставьте ценные решения с расширенными функциями и надежными услугами.
Часто задаваемые вопросы
Q: Что такое тестер удара по снижению веса?
A: Тестер удара по весу - это машина, используемая для оценки удара по воздействию материалов путем сброса взвешенного молотка на испытательный образец. Он измеряет, как материалы поглощают энергию во время воздействия, помогая оценить их выносливость и долговечность.
В: Как мне настроить тестер воздействия на снижение веса?
A: Чтобы настроить тестер удара по весу, калибровать высоту капли и подтвердить вес удара удара. Убедитесь, что направляющие рельсы чистые и выровнены, закрепите образец в держателе и отрегулируйте высоту капли в соответствии со стандартами тестирования.
В: Какие материалы можно протестировать с помощью машины для испытаний на удар по весу?
A: Машины для испытаний на удар по весу могут проверить металлы, термопластики, полимеры, композиты, тонкие пленки, покрытия и сборки. Они являются универсальными для оценки воздействия на различные типы материалов и толщины.
В: Как я могу поддерживать тестер удара?
A: Регулярное обслуживание включает в себя проверку направляющих рельсов и вес износа, смазывая движущиеся части, проверку точности калибровки и проверку функциональности датчика для обеспечения последовательной работы и безопасности.
В: Почему важен калибровка тестера удара по весу?
A: Калибровка тестера удара по весу гарантирует точные настройки высоты капли и измерения веса, необходимые для получения надежных и повторяемых результатов испытаний. Это помогает поддерживать целостность процесса тестирования.
