Зайдите на многие цеха по производству труб, и вы, вероятно, увидите знакомую практику. Инспектор светит ярким фонариком через стенку трубы или проверяет цвет поверхности, чтобы оценить ее светозащитные свойства. Мощные фонарики хорошо подходят для инженеров-строителей, осматривающих 30-метровые водопропускные трубы на предмет структурных засоров. Визуальные проверки остаются стандартом для оценки целостности сварных швов труб на рабочей площадке. Однако эти методы опасно недостаточны для проверки непрозрачности стенок полимера. Оценка пропускания света на глаз — это субъективная игра в угадайку. Это делает производителей уязвимыми перед серьезными нарушениями контроля качества. Субъективный визуальный осмотр просто не может количественно оценить пропускание света. Когда заводские команды полагаются на человеческое зрение, а не на точные приборы, они рискуют получить нестабильное качество, несоблюдение нормативных требований и катастрофические проблемы на местах. Чрезмерное проникновение света в трубопроводы с питьевой водой способствует быстрому росту водорослей. УФ-деградация ставит под угрозу структурную целостность открытых трубопроводных систем. Переход от качественных предположений к количественной уверенности требует стандартизированных автоматизированных измерений. Чтобы гарантировать соответствие требованиям и надежность продукта, интеграция специального машина для проверки непрозрачности труб в современных рабочих процессах обеспечения качества является абсолютной необходимостью.
Визуальные проверки не поддаются количественному измерению: фонарики и человеческое зрение не могут измерить светопропускание в точном процентном соотношении, требуемом международными стандартами.
Структурный осмотр в сравнении с проверкой непрозрачности: не путайте осмотр трубы на наличие физических дефектов с проверкой непрозрачности стены; они требуют совершенно других процедур и оборудования.
Цвет не равен непрозрачности: пигментация поверхности или содержание сажи не гарантируют равномерных светоблокирующих свойств, если дисперсия полимера несовершенна.
Соответствие является двоичным: соответствие стандартам ISO 7686 требует точных фотометрических данных, которые могут быть получены только с помощью сертифицированной машины для проверки непрозрачности труб.
Снижение рисков. Инвестиции в стандартизированное испытательное оборудование защищают производителей от отзыва продукции, претензий по ответственности и неудачных проверок качества.
Иллюзия визуального контроля при производстве труб
\"Тест с фонариком\" и его присущие ограничения
Испытание фонариком вносит в процесс контроля качества бесчисленное количество неконтролируемых переменных. Различия в светоотдаче, фокусе луча и окружающем заводском освещении не позволяют установить надежную базовую линию. Фонарик со свежими батарейками дает совершенно иной визуальный результат, чем тот, что на исходе своего заряда. Освещение завода меняется в зависимости от времени суток и близости к эркерным дверям. Эти меняющиеся условия уничтожают любые шансы на повторение тестирования.
Что еще более важно, визуальное восприятие человека очень субъективно. Человеческий глаз имеет определенный порог видимости. Он совершенно не способен обнаружить микропередачи света, нарушающие строгие отраслевые допуски. Ментализация «выглядит отлично», часто заимствованная из визуальной оценки сварных швов, полностью терпит неудачу при применении к передаче света на молекулярном уровне. То, что кажется инспектору непрозрачным, на самом деле может пропускать достаточно света, чтобы не пройти сертификацию. Невозможно управлять тем, что нельзя измерить, а человеческий глаз не может измерить фотоны.
Если полагаться на то, что операторы будут оценивать непрозрачность, это приводит к непоследовательным утверждениям партий. Один оператор может забраковать трубу, которую другой оператор передает в следующую смену. Эта несогласованность создает хаос в производственных графиках и управлении запасами. Для выпуска продукции на рынок производителям нужны достоверные данные, а не мнения.
Почему цвет трубы является неверным индикатором непрозрачности
Существует опасное заблуждение, что трубка темного цвета автоматически является непрозрачной. Глубина цвета поверхности и реальная светопроницаемость — совершенно разные свойства. Непрозрачность во многом зависит от правильного распределения технического углерода или определенных пигментов внутри полимерной матрицы. Вы можете добавить правильное процентное содержание технического углерода по весу, но если экструдер не сможет правильно перемешать его, труба не пройдет тест на непрозрачность.
Если дисперсия полимера дефектная или неравномерная, труба может выглядеть совершенно черной на поверхности, но при этом обеспечивать локальное проникновение света. Могут образовываться агломераты технического углерода, между которыми остаются микроскопические окна прозрачного полимера. Полагаться на визуальную однородность цвета как на показатель оптической целостности дает ложное чувство безопасности. Он обходит фактическую проверку работоспособности материала.
Параметры экструзии, такие как температура расплава, скорость шнека и противодавление, напрямую влияют на дисперсию пигмента. Визуальная проверка ничего не скажет вам о том, насколько хорошо расплавилась и распределилась маточная смесь. Только фотометрическое измерение может подтвердить, что полимерная матрица обеспечивает непрерывный оптический барьер.
Определение непрозрачности стенок при осмотре несущих труб
Профессионалы отрасли должны четко различать структурные проверки и контроль качества оптических барьеров. Использование фонариков с высоким световым потоком является действенным методом проверки внутренней части труб или водопропускных труб на большие расстояния на предмет физических повреждений, засоров или проблем с выравниванием. Вы освещаете траншею фонарем, чтобы увидеть, не раздавлена ли труба. Вы не светите им через стену, чтобы проверить непрозрачность.
Аналогично, визуальная оценка имеет решающее значение для проверки корневых и горячих проходов при сварке труб. Инспекторы обращают внимание на подрезы, пористость и непровары. Однако эти структурные проверки не могут применяться одновременно для проверки непрозрачности стенок полимера. Для проверки физического дефекта необходимо увидеть поверхность. Проверка непрозрачности требует измерения точного процента фотонов, проходящих через материал.
Смешение этих двух типов проверок приводит к ложному ощущению качества. Труба может иметь идеальные размеры, безупречные сварные швы и гладкую поверхность, но при этом не выполнять функцию оптического барьера. Протоколы обеспечения качества должны отделять структурные проверки от испытаний свойств материалов.
Бизнес-риски, связанные с ручной проверкой непрозрачности
Нарушения нормативных требований и требований (ISO 7686)
Стандарт ISO 7686 предъявляет строгие оптические требования к пластиковым трубам и фитингам. Обычно требуется, чтобы светопропускание не превышало 0,2%. Ручные проверки не предоставляют абсолютно никаких проверяемых доказательств достижения этого порога. В сертификате соответствия нельзя написать «выглядело достаточно темным».
Во время проверки регулирующих органов или аудита качества клиента субъективные замечания визуального инспектора не имеют значения. Аудиторам требуются количественные фотометрические данные, полученные откалиброванным оборудованием. Без этих данных производители не смогут доказать соответствие. Отсутствие доказательств может привести к немедленному отклонению партии и потере сертификации.
Потеря сертификата ISO приводит к остановке производства и разрыву контрактов с крупными муниципалитетами. Государственные инфраструктурные проекты требуют строгого соблюдения материальных стандартов. Если вы не можете предоставить цифровой контрольный журнал, подтверждающий, что ваши трубы соответствуют пределу передачи 0,2%, вы не выиграете тендер.
Неисправности на местах и ответственность
При выходе на поле труб с избыточным светопропусканием последствия бывают тяжелыми. В системах с питьевой водой даже незначительное количество света, проникающего через стенку трубы, может способствовать микробиологическому росту и росту водорослей. Этот рост загрязняет водоснабжение, создает огромную угрозу для здоровья и засоряет системы фильтрации.
Для открытых трубопроводных систем недостаточная непрозрачность не может блокировать вредное излучение. Это приводит к быстрой деградации под воздействием ультрафиолета. Полимерные цепи разрушаются, что делает трубы хрупкими. Эта деградация значительно сокращает срок их службы и приводит к дорогостоящим взрывам и ущербу окружающей среде.
Замена заглубленной или установленной инфраструктуры обходится астрономически дорого. Производитель часто несет расходы на раскопки, замену материалов и рабочую силу, если неисправность связана с плохим контролем непрозрачности. Ответственность намного превышает стоимость надлежащего испытательного оборудования.
Цена ложных срабатываний и негативов в QC
Субъективное тестирование создает нестабильную финансовую среду на производстве. Чрезмерно осторожные инспекторы могут отклонить вполне хорошие партии. Эти ложноотрицательные результаты вынуждают компанию отказываться от ценных материалов, тратить рабочее время и измельчать хорошие трубы для повторной заточки.
И наоборот, передача некачественных партий влечет за собой катастрофические последствия ответственности. Эти ложные срабатывания означают, что трубы, не соответствующие требованиям, покидают завод. Если они потерпят неудачу в полевых условиях или во время стороннего тестирования, производителю грозит отзыв продукции, серьезный репутационный ущерб и обширные юридические претензии.
посвященный Машина для проверки непрозрачности труб устраняет эту финансовую нестабильность. Он обеспечивает окончательный успех или провал на основе точных цифр. Эта уверенность оптимизирует использование материалов и защищает компанию от последующих обязательств.

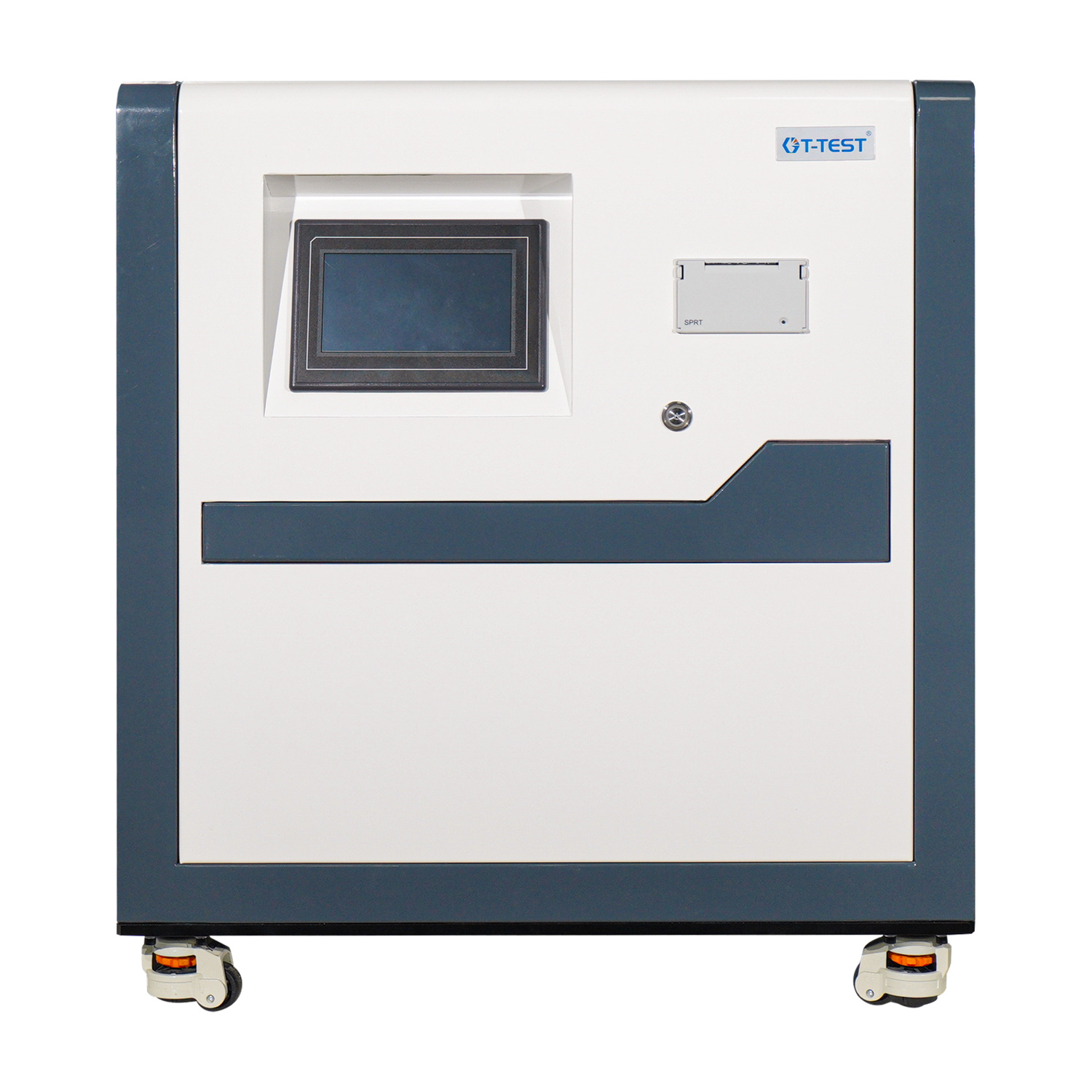

Переход к количественным измерениям: машина для проверки непрозрачности труб
Основная механика стандартизированного тестирования непрозрачности
Профессиональная испытательная машина заменяет догадки передовой оптической техникой. Техническая архитектура вращается вокруг интегрирующей сферы, высокостабилизированного и контролируемого источника света и сверхчувствительных фотометров. Интегрирующая сфера улавливает весь проходящий свет независимо от углов рассеяния.
Машина физически изолирует образец полимера от окружающего заводского света. Это создает идеально контролируемую среду. Такая изоляция гарантирует, что фотометры измеряют только свет, активно проходящий через образец. Он гарантирует абсолютную точность измерений вплоть до микроскопического уровня.
Внутренний источник света должен поддерживать постоянную мощность. Любое колебание потока падающего света ухудшает результаты измерения. В высокопроизводительных машинах используются регулируемые источники питания и контуры обратной связи, обеспечивающие абсолютную стабильность источника света в течение всего цикла тестирования.
Шаг за шагом: как машина для проверки непрозрачности труб выполняет протокол ISO 7686
Подготовка образца: Технические специалисты вырезают четыре отдельных образца для испытаний под заданными углами по окружности трубы. Это обеспечивает равномерное тестирование по всей геометрии и учитывает любые изменения толщины стенок или дисперсии пигмента.
Базовая калибровка: источник света машины активируется для измерения падающего светового потока в строго контролируемых условиях отсутствия препятствий. Это устанавливает базовый уровень передачи 100%.
Выравнивание оптического пути: подготовленный образец трубы помещается точно между источником света и оптическим приемником. Зажимной механизм гарантирует, что свет не пройдет мимо краев образца.
Измерение и расчет: Высокочувствительные датчики определяют передаваемый световой поток. Затем система автоматически рассчитывает точный процент передачи с точностью до долей процента.
Как машинное тестирование исключает человеческие ошибки
Внедрение автоматизированного тестирования приводит к переходу от субъективной интерпретации к объективным цифровым показаниям. Автоматизированная обработка проб и стандартизированные протоколы испытаний гарантируют, что каждый кусок трубы подвергается идентичным условиям испытаний. Не имеет значения, какой оператор управляет машиной.
Устранив человеческий глаз из уравнения измерения, производители устраняют ошибки, связанные с усталостью. Оператор в конце 12-часовой смены не будет оценивать непрозрачность так же, как в начале. Станок обеспечивает одинаковую точность 24 часа в сутки.
Автоматизированные системы также устраняют ошибки транскрипции. Машина записывает данные непосредственно в базу данных. Операторам не нужно записывать числа в буфер обмена и позже вводить их в электронную таблицу. Такая прямая передача данных обеспечивает целостность записей контроля качества.
Оценка машины для проверки непрозрачности труб: ключевые критерии принятия решения
Возможности обеспечения соответствия и согласование стандартов
Основным критерием успеха любого испытательного оборудования является его соответствие нормативным требованиям. На машине должно быть четко указано и подтверждено соответствие стандарту ISO 7686 и всем соответствующим региональным стандартам. Вы должны убедиться, что оптическая геометрия соответствует требованиям стандарта.
Оцените технические характеристики устройства, чтобы убедиться, что оно способно измерять светопропускание с точностью до долей процента. Разрешение должно превышать требования стандарта, чтобы обеспечить надежный запас прочности. Если предел составляет 0,2%, машина должна точно снизить значение до 0,01%.
Запросите у производителя оборудования сертификат соответствия. Проверьте их процедуры калибровки, чтобы убедиться, что они соответствуют национальным метрологическим институтам. Вам нужна абсолютная уверенность в том, что показания машины выдержат судебный спор или строгую проверку клиента.
Точность, разрешение и повторяемость датчика
Высокое фотометрическое разрешение бесполезно, если внутренний источник света колеблется. Стабильность источника света в ходе непрерывных циклов испытаний имеет решающее значение для достоверности данных. Вам нужна машина, которая сохраняет свою калибровку в течение всей тяжелой производственной смены.
Повторяемость – это главный критерий качества машины. Это возможность получить один и тот же результат измерения на одном и том же образце несколько раз. Если машина дает разные результаты при последовательных испытаниях одного и того же образца, ей нельзя доверять аудит соответствия.
При оценке машины проведите исследование повторяемости и воспроизводимости манометров (GR&R). Попросите разных операторов протестировать одни и те же образцы несколько раз. Отклонение должно быть статистически незначимым. Если машина не может пройти исследование GR&R, не покупайте ее.
Функция | Визуальная проверка/проверка фонариком | Автоматизированная испытательная машина |
Тип измерения | Субъективный/Качественный | Объективный/Количественный |
Соответствие ISO 7686 | Проверить невозможно | Гарантировано и проверяемо |
Регистрация данных | Примечания к руководству | Автоматизированные цифровые записи |
Влияние окружающего света | Высокий уровень помех | Нулевые помехи (изолированная камера) |
Повторяемость | Крайне плохой | Высокая согласованность |
Пример размещения и масштабируемости пропускной способности
Производственные линии редко постоянно используют трубы одного размера. Оцените, как разные машины обрабатывают трубы различной геометрии, толщины стенок и диаметров. Надежная система должна легко вмещать все: от небольших бытовых водопроводных труб до крупных компонентов муниципальной инфраструктуры.
Оцените время физической настройки, необходимое при переключении между образцами разных размеров. Длительные переналадки отрицательно скажутся на производительности вашей лаборатории контроля качества. Ищите машины с быстроразъемными зажимами и регулируемыми оптическими путями, для перенастройки которых не требуются инструменты.
Учитывайте максимальную толщину стенок, с которой может справиться машина. Толстостенные напорные трубы требуют более мощных источников света и более чувствительных детекторов для измерения минимального количества света, который может пройти через них. Убедитесь, что машина соответствует вашим самым тяжелым производственным спецификациям.
Регистрация данных, интеграция с LIMS и контрольные журналы
Современный контроль качества во многом зависит от управления данными. Отчеты о защите от несанкционированного доступа и автоматическая регистрация данных являются непреложными функциями. Вам нужна система, которая не позволит операторам изменять результаты испытаний из-за бракованной партии.
Испытательная машина должна обеспечивать полную интеграцию с системами управления лабораторной информацией (LIMS). Такое подключение обеспечивает историческое отслеживание и упрощает проверку соответствия во время аудита. Это позволяет менеджерам по качеству мгновенно получать отчеты, не копаясь в картотеке.
Полезные данные способствуют постоянному совершенствованию производства. Отслеживая тенденции непрозрачности с течением времени, вы можете оптимизировать дозирование маточной смеси. Если непрозрачность постоянно значительно ниже предельного значения, возможно, вы сможете сократить использование технического углерода, сэкономив деньги без ущерба для качества.
Реалии реализации и риски внедрения
Требования к калибровке и техническому обслуживанию
Точная оптика требует тщательного ухода. Эти машины требуют регулярной документированной калибровки с использованием сертифицированных эталонных стандартов для поддержания их точности. Вы не можете установить машину и забыть о ней. Для этого требуется специальный график обслуживания.
Менеджеры объектов должны придерживаться строгого графика технического обслуживания интегрирующих сфер и источников света. Пыль и мусор внутри оптической камеры будут рассеивать свет и искажать результаты измерений. Внутренние поверхности должны оставаться идеально чистыми и иметь высокую отражающую способность.
Пренебрежение этим графиком неизбежно приведет к дрейфу измерений с течением времени. Такое отклонение ставит под угрозу целостность результатов испытаний и создает риск несоблюдения требований. Установите ежедневную процедуру проверки с использованием известного стандарта, чтобы выявить любые отклонения до того, как они повлияют на производственные решения.
Обучение операторов и автоматизация машин
Несмотря на то, что современное испытательное оборудование является весьма совершенным, его эксплуатация требует обучения. Технические специалисты должны понимать, как правильно готовить образцы. Плохо вырезанный образец с неровными краями может привести к утечке света по бокам, что приведет к ложному сбою.
Чтобы снизить риски внедрения, отдайте предпочтение машинам, оснащенным интуитивно понятными интерфейсами с сенсорным экраном и заранее запрограммированными последовательностями испытаний. Высокий уровень автоматизации значительно снижает зависимость от оператора. Машина должна вести оператора шаг за шагом.
Позвольте техническим специалистам сосредоточиться на подготовке проб и анализе данных, а не на сложной калибровке машины. Чем проще использовать машину, тем больше вероятность, что операторы будут каждый раз правильно следовать стандартным рабочим процедурам.
Заключение
Полагаться на визуальный контроль и тесты с фонариком — это устаревшая и сопряженная с высоким риском практика в современном производстве труб. Неспособность количественно оценить пропускание света подвергает производителей серьезным нарушениям требований, ухудшению условий эксплуатации и претензиям по ответственности. Автоматизированное объективное тестирование является непреложным требованием для обеспечения целостности продукта и соответствия строгим международным стандартам, таким как ISO 7686.
Проанализируйте текущий уровень отказов внутреннего контроля качества, чтобы выявить уязвимости, вызванные субъективными визуальными проверками.
Определите полный диапазон диаметров труб и толщин стенок, производимых на вашем предприятии, чтобы обеспечить совместимость оборудования.
Запросите техническую демонстрацию специализированной испытательной машины с использованием образцов вашего собственного производства для проверки повторяемости.
Пересмотрите свои протоколы управления данными, чтобы обеспечить беспрепятственную интеграцию нового оборудования с существующими лабораторными системами.
Обратитесь к специалистам по оборудованию, чтобы обсудить ваши конкретные потребности в соблюдении требований; свяжитесь с нами, чтобы изучить стандартизированные решения для тестирования.
Часто задаваемые вопросы
Вопрос: Каков стандарт ISO 7686 для непрозрачности труб?
Ответ: ISO 7686 — это международный стандарт, определяющий метод определения непрозрачности пластиковых труб и фитингов. Он требует, чтобы светопропускание через стенку трубы не превышало определенного порога, обычно 0,2 %, чтобы предотвратить такие проблемы, как рост водорослей и деградация от ультрафиолета.
Ответ: Сначала аппарат калибрует источник света, чтобы установить базовую линию. Подготовленный образец трубы затем помещается между источником света и высокочувствительным фотометром внутри изолированной камеры. Датчик измеряет точное количество света, проходящего через образец, и рассчитывает процент пропускания.
Вопрос: Может ли машина для проверки непрозрачности труб измерять трубы разных диаметров и толщин стенок?
А: Да. Профессиональные испытательные машины оснащены регулируемыми держателями образцов и оптическими юстировками для работы с трубами различной геометрии: от небольших бытовых водопроводных сетей до толстостенных труб муниципальной инфраструктуры.
Вопрос: Почему визуальный осмотр не эквивалентен проверке непрозрачности стенок трубы?
Ответ: Визуальный осмотр основан на субъективном человеческом зрении, которое не позволяет количественно определить процент пропускания света. Хотя визуальные проверки подходят для выявления физических дефектов, таких как трещины или плохие сварные швы, они не могут обнаружить проникновение микроскопического света, которое нарушает строгие стандарты непрозрачности.
Вопрос: Почему светопропускание имеет значение в пластиковых водопроводных трубах?
Ответ: Если свет проникает через стенку трубы с питьевой водой, он создает среду, способствующую микробиологическому росту и росту водорослей. Это загрязняет систему водоснабжения, создает засоры и представляет серьезную угрозу для здоровья и безопасности.
Вопрос: Как часто машина для проверки непрозрачности труб требует калибровки?
О: Частота калибровки зависит от объема использования и рекомендаций производителя, но обычно она требуется ежегодно или два раза в год. Регулярная калибровка с использованием сертифицированных эталонных стандартов имеет решающее значение для предотвращения дрейфа измерений и обеспечения постоянного соответствия.
