Чрезмерное проникновение света в пластиковые трубопроводы создает серьезные структурные риски и риски для безопасности, которые ставят под угрозу все инфраструктурные проекты. В системах питьевого водоснабжения даже минимальное воздействие света вызывает быстрое размножение водорослей, загрязняющих систему водоснабжения и засоряющих механизмы фильтрации. В надземных установках ультрафиолетовое излучение ускоряет деградацию полимера. Воздействие ультрафиолета разрушает молекулярные цепи, что приводит к хрупкости, микротрещинам и катастрофическому механическому разрушению под давлением.
Лаборанты часто путают измерение непрозрачности с измерением светопропускания. Непрозрачность относится к свету, блокируемому материалом, а коэффициент пропускания относится к свету, который успешно проходит сквозь него. Неправильная интерпретация этих процентных значений обычно приводит к ложным результатам во время контроля качества. Одобрение трубопроводов, не соответствующих требованиям, приводит к дорогостоящему отзыву материалов, неудачным проверкам на месте и серьезной ответственности производителей.
Достижение строгого соответствия нормативным требованиям требует выхода за рамки теоретических определений и визуальных проверок. Менеджеры по качеству должны использовать хорошо откалиброванный цифровой тестер непрозрачности труб. Это специализированное оборудование изолирует и количественно определяет точный процент пропускания света, устраняя догадки, связанные с устаревшими оптическими методами, и гарантируя, что каждая труба соответствует строгим международным стандартам безопасности.
Ключевые выводы
Обратные метрики: непрозрачность и коэффициент пропускания света обратно пропорциональны; показатель непрозрачности 100 % соответствует показателю пропускания 0 %. Нормативные стандарты в первую очередь измеряют последнее.
Порог 0,2%: ISO 7686 устанавливает строгий максимальный предел светопропускания 0,2% для пластиковых труб и фитингов, используемых в чувствительных приложениях.
Необходимость оборудования: использование устаревшего или аналогового оптического оборудования приводит к неприемлемой погрешности; современное соответствие требует цифровых датчиков с автоматической регистрацией данных.
Цель оценки: Выбор подходящего испытательного оборудования зависит от разрешения датчика, размещения образца (диаметр/толщина) и возможностей защиты от окружающего света.
Расшифровка показателей: непрозрачность и светопроницаемость
Физика пропускания света
Пропускание определяет точный процент фотонов падающего света, которые успешно проходят через стенку трубы. Значение 0 % означает полную блокировку света, то есть ни один фотон не проникает во внутренний диаметр. Значение 100 % означает полную прозрачность, подобную прозрачному стеклу. В контексте пластиковых труб мы имеем дело со значениями, крайне близкими к нулю, что требует высокочувствительного оборудования для обнаружения паразитных фотонов.
Оптические датчики активно измеряют коэффициент пропускания, воспринимая свет изнутри образца трубы. Контролируемый источник однородного света освещает внешнюю поверхность образца. Внутренний датчик улавливает любые фотоны, проникающие в полимерную матрицу. Это прямое измерение дает абсолютное значение того, сколько света преодолевает физический барьер трубы, и это именно тот показатель, который заботит регулирующие органы.
Понимание физики, лежащей в основе этого измерения, имеет важное значение для лабораторного персонала. Когда фотон попадает на поверхность трубы из полиэтилена высокой плотности (ПЭВП) или поливинилхлорида (ПВХ), он может отражаться, поглощаться или передаваться. Целью процесса экструзии является максимизация поглощения и отражения за счет использования специальных добавок, снижающих передаваемую часть до почти нулевого уровня.
Концепция непрозрачности жестких пластиков
Непрозрачность представляет собой присущее материалу сопротивление прохождению света. Это определяется тем, как полимерная матрица пластика поглощает и рассеивает падающий свет. В отличие от пропускания, которое является мерой того, что проходит, непрозрачность — это мера того, что останавливается. Совершенно непрозрачная труба обеспечивает нулевую светопроницаемость.
Производители распределяют сложные добавки внутри полимера, чтобы влиять на поглощение и рассеяние света. Углеродная сажа и диоксид титана являются наиболее распространенными добавками, используемыми для блокировки света в промышленных и жилых трубопроводах. Концентрация, размер частиц и качество дисперсии этих добавок напрямую определяют конечный уровень непрозрачности. Плохая дисперсия приводит к появлению локализованных областей с высоким коэффициентом пропускания, даже если общее соотношение добавок правильное.
Хотя «тестер непрозрачности» является стандартным названием оборудования, эта терминология может ввести в заблуждение новых технических специалистов. Машина технически вычисляет процент не поглощенного света. Он измеряет коэффициент пропускания, чтобы математически получить окончательное значение непрозрачности. Вы всегда измеряете свет, который проходит через стену, а не свет, который блокируется.
Дымка против прозрачности (критическое различие)
Коэффициент пропускания измеряет общее количество света, проходящего через материал, независимо от того, как он рассеивается. Haze измеряет рассеяние света, вызывающее облачность. Это два принципиально разных оптических свойства, которые в заводских условиях часто ошибочно смешивают.
При испытаниях труб в целях функциональной безопасности приоритет отдается абсолютному пропусканию, а не помутнению. Дымка влияет на четкость изображения, но не позволяет количественно оценить общую энергию, проникающую через стенку трубы. Пропускаемость определяет, поступает ли в трубу достаточно световой энергии, чтобы стимулировать биологический рост или вызвать повреждение ультрафиолетом. Труба может иметь высокую мутность, но при этом обеспечивать неприемлемый уровень светопропускания.
Чтобы прояснить эти различия при лабораторном обучении, рассмотрим следующую разбивку оптических показателей, используемых при тестировании полимеров:
Оптическая метрика | Техническое определение | Основное применение при испытаниях труб | Нормативная значимость |
Коэффициент пропускания | Процент падающего света, проходящего через материал. | Определение соответствия стандарту ISO 7686. | Должно быть <0,2% для питьевой воды и открытых труб. |
Непрозрачность | Расчетное сопротивление материала прохождению света. | Общая классификация материалов и проверка добавок. | |
Дымка | Широкоугольное рассеяние света вызывает визуальную облачность. | Оценка прозрачных пленок или прозрачной упаковки. | Не имеет значения для функциональной безопасности непрозрачных трубопроводов. |
Отражение | Процент света, отражающегося от внешней поверхности. | Оценка качества поверхности и теплопоглощения. | Вторичный показатель для управления температурой над землей. |
Соответствие стандарту ISO 7686 и предел пропускания 0,2%
Почему существует стандарт 0,2%
Предел пропускания 0,2% существует по строгим биологическим и химическим причинам. В водопроводных трубах этот порог предотвращает фотосинтез. Блокирование света уничтожает водоросли и бактерии, обеспечивая безопасность питьевой воды. Даже небольшое увеличение пропускания до 0,3% или 0,4% обеспечивает достаточно фотонной энергии для развития биопленки в течение месяцев непрерывного воздействия.
При подземном применении основное внимание уделяется предотвращению биологического роста, поскольку трубы иногда могут оказаться обнаженными в неглубоких траншеях или точках доступа. Надземные установки направлены на предотвращение хрупкости материала. Предел 0,2% защищает полимерные цепи от разрушения УФ-излучением. Он предотвращает преждевременный механический выход из строя, вызванный длительным пребыванием на солнце, обеспечивая сохранение номинального давления трубы в течение предполагаемого срока службы.
Когда ультрафиолетовый свет проникает в полимер, он инициирует фотоокисление. Эта химическая реакция разрывает длинные полимерные цепи, которые придают пластику прочность и гибкость. Со временем материал становится хрупким и склонным к растрескиванию под внутренним гидростатическим давлением или внешним воздействием. Обеспечение соблюдения предела в 0,2% является прямой профилактической мерой против этого механизма деградации.
Протокол тестирования ISO 7686: шаг за шагом с помощью цифрового тестера
Выполнение стандарта ISO 7686 требует строгого соблюдения протоколов подготовки проб и измерений. Отклонение от этих шагов приводит к появлению переменных, которые делают недействительными показания коэффициента пропускания.
Отбор образца: Отрежьте представительный участок экструдированной трубы, убедившись, что разрез перпендикулярен продольной оси.
Подготовка квадранта: Разделите секцию трубы на четыре отдельных испытательных образца (квадранта). Это объясняет естественные изменения экструзии, сдвиги матрицы и неравномерное охлаждение по телу трубы.
Очистка поверхности: Протрите все образцы безворсовой тканью, чтобы удалить пыль, опилки или частицы статического заряда, которые могут искусственно блокировать свет.
Монтаж приспособления: Закрепите первый квадрант в зажимном механизме тестера, обеспечив полное прилегание к апертуре датчика во избежание утечки окружающего света.
Выполнение измерения: Запустите последовательность испытаний. Машина будет освещать внешнюю поверхность и измерять внутренний коэффициент пропускания.
Окружное картирование: Повторите измерение в нескольких точках по окружности каждого квадранта, чтобы выявить неравномерную толщину стенок или локализованные пробелы в концентрации пигмента.
Последствия неточности измерений
Ложное срабатывание влечет за собой огромную ответственность и финансовые последствия. Утверждение трубы с коэффициентом пропускания 0,3% из-за ошибки оборудования ставит под угрозу всю партию. После установки эти не соответствующие требованиям трубы становятся бомбой замедленного действия, вызывающей цветение водорослей или разрывы, вызванные УФ-излучением.
Точные измерения служат защитой на переднем крае от сбоев на местах. Это предотвращает штрафы со стороны регулирующих органов, дорогостоящие претензии по гарантии и логистический кошмар, связанный с раскопками и заменой вышедшей из строя инфраструктуры. Инвестиции в точные оптические измерения защищают репутацию производителя и обеспечивают долгосрочную структурную целостность.
Более того, неточные показания могут привести к чрезмерному проектированию. Если устаревший тестер постоянно показывает высокие значения, производитель может без необходимости увеличить дозировку технического углерода, чтобы компенсировать это. Это приводит к трате дорогостоящих добавок и может негативно изменить механические свойства трубы, например, снизить ее ударопрочность.
Критерии успеха цифрового тестера непрозрачности труб
Определение современного стандарта тестирования

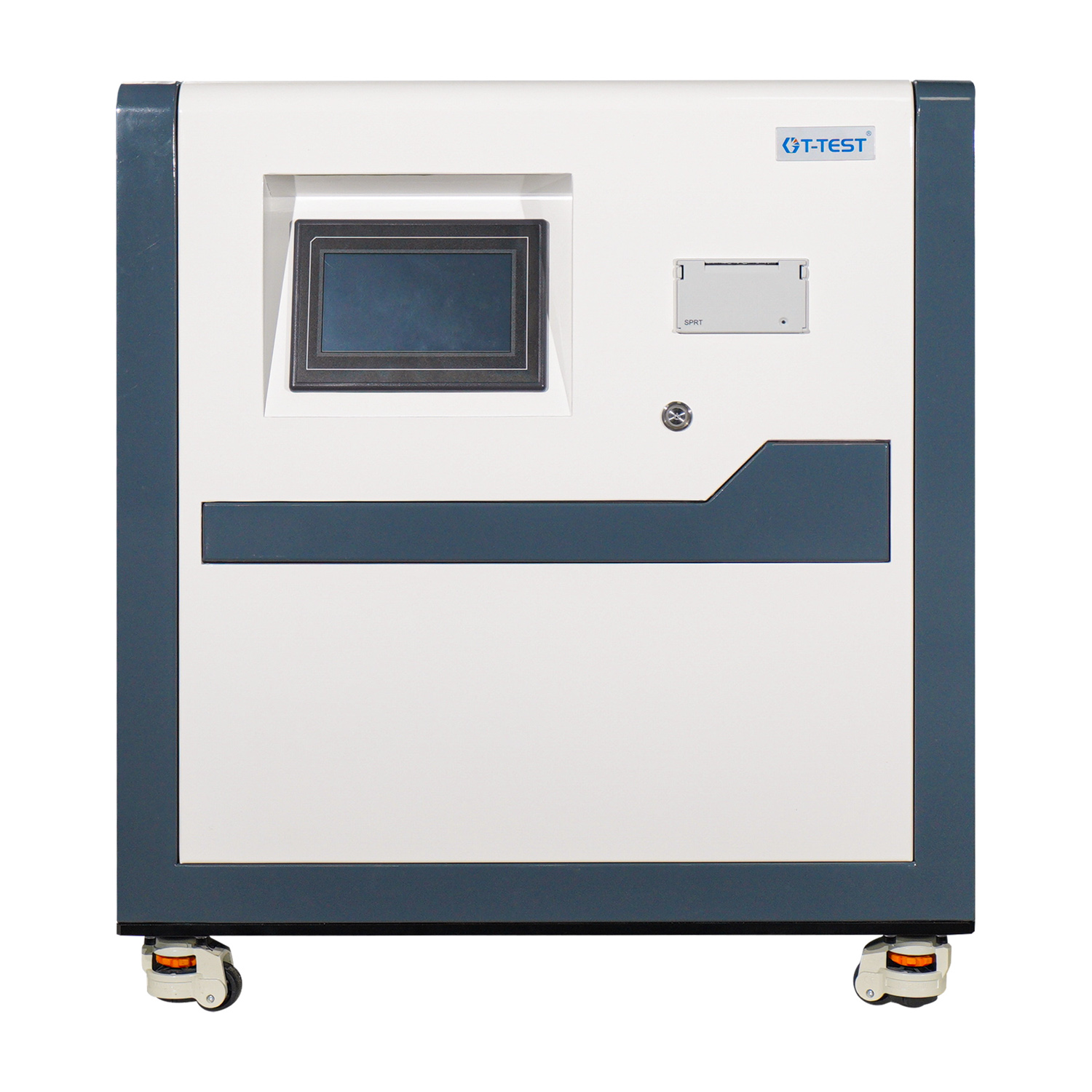

Специально созданный цифровой тестер непрозрачности труб существенно отличается от обычных спектрофотометров. В обычных устройствах отсутствуют специальные зажимы, необходимые для изогнутых поверхностей, что приводит к неизбежным утечкам света. Устаревшие оптические стенды используют устаревшие аналоговые датчики, склонные к дрейфу и требующие постоянной ручной повторной калибровки.
Современные тестеры имеют закрытые темные камеры, изготовленные из светопоглощающих материалов. В них используются высокочувствительные фотоэлектрические приемники, специально откалиброванные для диапазона пропускания от 0,1% до 0,5%. Эта специализация обеспечивает точные показания на толстых, изогнутых пластиковых образцах, которые могут затруднить или сбить с толку обычное оптическое оборудование.
Интеграция цифровой обработки сигналов позволяет этим современным устройствам фильтровать электронные шумы, обеспечивая стабильные и повторяемые показания даже при самых низких значениях шкалы пропускания. Именно этот технологический скачок делает возможным постоянное соблюдение стандарта ISO 7686 в условиях крупносерийного производства.
Категории основных решений
При оценке оборудования лаборатории обычно выбирают одну из двух основных конфигураций в зависимости от объема производства и ассортимента продукции.
Настольные автоматизированные системы: Это высокопроизводительные полностью закрытые устройства. Они предназначены для непрерывного использования в лабораториях и быстрого контроля качества в условиях загруженного производства. Они превосходно справляются с повторными испытаниями труб стандартных размеров.
Модульные/регулируемые системы: Эти тестеры оснащены взаимозаменяемыми приспособлениями. Они используют регулируемые оптические пути для работы с трубами разного диаметра: от небольших бытовых водопроводов до массивных городских водопроводов. Они идеально подходят для экструзионных предприятий по индивидуальному заказу.
Системы линейного мониторинга: Хотя эти системы менее распространены для абсолютной сертификации ISO, они предоставляют данные о тенденциях в реальном времени непосредственно на экструзионной линии, предупреждая операторов о внезапных изменениях непрозрачности, прежде чем большая партия будет потрачена впустую.
Параметры оценки: возможности и результаты тестирования
Разрешение сенсора и стабильность источника света
Фотоэлектрические датчики высокого разрешения абсолютно необходимы. Оборудование должно обнаруживать микроколебания ниже порога 0,1%. Стандартные датчики не могут точно различить коэффициент пропускания 0,15% и 0,25%, что является точной границей между прохождением и провалом согласно ISO 7686.
Стабилизированный стандартизированный источник света предотвращает смещение базовой линии. Интеграция сфер и определенных длин волн галогенных или светодиодных ламп обеспечивает повторяемость результатов испытаний. Без стабильного источника света последовательные испытания одного и того же образца дадут противоречивые результаты, поскольку температура лампы колеблется или ухудшается.
Спектральное распределение источника света также должно соответствовать требованиям стандарта. Использование источника света, который излучает сильно в инфракрасном или ультрафиолетовом спектре, а не в указанном видимом диапазоне, приведет к искажению данных о пропускании, поскольку полимеры поглощают волны разной длины с разной скоростью.
Пример размещения и масштабируемости
Оборудование должно работать с трубами совершенно различной геометрии. Трубопроводы питьевой воды малого диаметра требуют иного обращения, чем большие сельскохозяйственные трубы. Кривизна образца определяет, как он взаимодействует с апертурой датчика.
Системы инструментов и зажимов должны идеально закреплять изогнутые образцы. Они не могут вызвать утечку света. Они не должны изменять путь падающего света. Плохое крепление немедленно нарушает целостность показаний коэффициента пропускания, что обычно приводит к искусственно завышенным показаниям из-за попадания окружающего света на датчик.
Усовершенствованные тестеры используют адаптивные подпружиненные зажимные механизмы, которые соответствуют конкретному радиусу образца трубы. Это обеспечивает светонепроницаемое уплотнение независимо от незначительных дефектов поверхности или небольших отклонений угла среза.
Целостность данных и журналы аудита
Возможности программного обеспечения определяют современный контроль качества. Система должна выполнять автоматические расчеты соответствия/несоответствия ISO 7686, устраняя необходимость для технических специалистов вручную преобразовывать необработанное напряжение датчика в проценты пропускания.
Цифровая отчетность создает неизменяемые контрольные журналы. Эти записи являются обязательными для надежных систем управления качеством (QMS), таких как ISO 9001. Автоматизированная регистрация данных исключает человеческие ошибки из уравнения соответствия и предоставляет мгновенные исторические данные для инициатив по постоянному совершенствованию.
Современное программное обеспечение должно также включать аутентификацию пользователей, гарантируя, что только уполномоченный персонал сможет изменять настройки калибровки или утверждать результаты испытаний. Этот уровень прослеживаемости часто запрашивается во время внешнего аудита регулирующими органами или крупными клиентами инфраструктуры.
Концептуальные компромиссы и общая ценность
Капитальные затраты и производительность тестирования
Первоначальные затраты на полностью автоматизированный цифровой тестер непрозрачности труб могут быть значительными. Однако вы должны сравнить это с долгосрочной экономией труда и скоростью, с которой партии могут быть выпущены для отгрузки.
Автоматизированные системы минимизируют потери сырья за счет раннего выявления ошибок экструзии. Они значительно сокращают человеческие ошибки в условиях крупносерийного производства. Первоначальные капитальные затраты окупаются за счет предотвращения бракования хотя бы одной крупной партии или отказа на месте.
Методы ручного тестирования требуют от технических специалистов тратить слишком много времени на выравнивание образцов и запись данных. Автоматизируя процесс измерений и отчетности, квалифицированный лабораторный персонал можно перераспределить для выполнения более сложных аналитических задач, что повышает общую эффективность работы отдела.
Покупка специального прибора для определения непрозрачности труб дает явные преимущества перед универсальными оптическими тестерами пластмасс. Универсальное оборудование требует сложного специального крепления для изогнутых поверхностей, которое со временем часто портится или теряется в загруженной лаборатории.
Специальные инструменты гарантируют идеальную защиту от окружающего света сразу после распаковки. Оно упрощает процесс тестирования, позволяя техническим специалистам работать быстрее и с большей уверенностью в результатах. Геометрия трубы уникальна, и испытательное оборудование должно быть спроектировано специально с учетом этой геометрии.
Риски реализации и стратегии их снижения
Помехи от окружающего света
Утечка внешнего лабораторного освещения в систему представляет собой серьезный риск. Это искажает высокочувствительные показания коэффициента пропускания <0,2%, вызывая ложные сбои и ненужные остановки производства.
Чтобы смягчить эту ситуацию, отдайте предпочтение тестерам, оснащенным надежными автономными темными камерами. Обеспечьте соблюдение строгих эксплуатационных протоколов хранения образцов перед началом любой последовательности испытаний. Технические специалисты должны быть обучены визуальному осмотру зажимного уплотнения перед нажатием кнопки «Пуск».
Калибровка и техническое обслуживание
Оптические датчики со временем изнашиваются. Источники света тускнеют при интенсивном использовании. Этот естественный износ приводит к ошибкам базовой линии и неточным процентам пропускания, медленно выводя лабораторию из строя, и никто этого не замечает.
Установите строгие, документированные графики калибровки, чтобы снизить этот риск. Используйте сертифицированные эталонные стандарты, в том числе блоки с нулевым пропусканием и фильтры с известным пропусканием, чтобы ежедневно проверять точность датчика перед тестированием промышленных образцов.
Ошибки подготовки проб
Неправильно разрезанные, неровные или очищенные от заусенцев образцы труб препятствуют герметичному уплотнению апертуры датчика. Этот физический зазор позволяет свету полностью обходить материал, заливая датчик.
Стандартизируйте процедуры отбора проб во всей лаборатории. Используйте оборудование с щадящими и адаптивными зажимными механизмами, которые могут компенсировать незначительные дефекты поверхности, не пропуская свет. Обеспечьте технических специалистов специальными высококачественными режущими инструментами, специально предназначенными для подготовки проб.
Распространенная ошибка тестирования | Основная причина | Стратегия немедленного смягчения последствий |
Неверные показания коэффициента пропускания | Нестабильный источник света или колебания мощности. | Дайте лампе время прогреться; используйте стабилизатор напряжения. |
Стабильно высокие показатели | Утечка окружающего света на зажиме образца. | Осмотрите края образца на наличие заусенцев; проверьте давление зажима. |
Ошибка калибровки нулевой точки | Пыль или мусор на линзе внутреннего датчика. | Очистите оптику утвержденными сжатым воздухом и салфетками для линз. |
Различные результаты в одном и том же образце | Тестирование различных точек окружности с неравномерной толщиной стенок. | Отметьте точное место испытания, если проверяете повторяемость; в противном случае отобразите весь канал. |
Заключение
Понимание обратной зависимости между непрозрачностью и коэффициентом пропускания – это лишь первый шаг к обеспечению качества труб. Для обеспечения соблюдения стандарта 0,2% требуется специализированное цифровое оборудование с высоким разрешением, способное изолировать малейшее проникновение света. Менеджеры по качеству должны составить список оборудования, основанный исключительно на точности датчиков в диапазоне 0,1–0,5 %, защите от окружающего света и возможности бесперебойной отчетности по стандарту ISO 7686.
Чтобы обеспечить соответствие вашего объекта требованиям и безопасность ваших инфраструктурных проектов, выполните следующие действия:
Проведите аудит своих текущих методов оптического тестирования, чтобы выявить необходимость использования устаревшего аналогового оборудования или универсальных спектрофотометров.
Запросите и просмотрите записи о калибровке всего существующего лабораторного оборудования, чтобы выявить потенциальное отклонение результатов измерений или нарушение графиков технического обслуживания.
Стандартизируйте протоколы подготовки проб, чтобы обеспечить чистоту обрезки всех квадрантов труб и их установку заподлицо с отверстиями для испытаний.
Запланируйте техническую демонстрацию с цифровой тестер непрозрачности труб для оценки современных автоматизированных решений по обеспечению соответствия требованиям.
Часто задаваемые вопросы
Вопрос: В чем разница между непрозрачностью и светопропусканием пластиковых труб?
Ответ: Непрозрачность — это устойчивость материала к свету. Коэффициент пропускания — это процент света, который успешно проходит через материал. Они обратно пропорциональны; высокая непрозрачность означает низкий коэффициент пропускания.
Вопрос: Каков стандарт ISO 7686 для непрозрачности труб?
Ответ: ISO 7686 — это международный стандарт, определяющий метод испытаний для определения непрозрачности пластиковых труб и фитингов. Он требует строгого ограничения светопропускания не более 0,2%.
Вопрос: Почему светопропускание в трубах с питьевой водой ограничено 0,2%?
Ответ: Этот строгий предел полностью блокирует световой спектр, необходимый для фотосинтеза. Предотвращение проникновения света останавливает рост водорослей и бактерий внутри водной системы, обеспечивая безопасность воды.
Вопрос: Как работает цифровой тестер непрозрачности труб?
Ответ: Он использует контролируемый стабилизированный источник света и высокочувствительный фотоэлектрический приемник внутри темной камеры. Он измеряет точный процент фотонов света, проникающих в образец трубы.
Вопрос: Могу ли я использовать стандартный спектрофотометр вместо специального прибора для проверки непрозрачности труб?
Ответ: Хотя это теоретически возможно, в стандартных спектрофотометрах отсутствуют специальные зажимные приспособления, необходимые для герметизации образцов изогнутых труб. Это может привести к утечке окружающего света и получению ложных показаний коэффициента пропускания.
Вопрос: Как изменение толщины стенок влияет на показатели светопропускания?
Ответ: Изменение толщины стенки приводит к изменению длины оптического пути. Более тонкие секции более склонны к повышенному светопропусканию. Чтобы выявить эти изменения, необходимо протестировать несколько точек по окружности трубы.
Вопрос: Как часто следует калибровать цифровой тестер непрозрачности труб?
О: Калибровка должна выполняться в соответствии со спецификациями производителя. Обычно для обеспечения постоянной точности требуется ежедневная проверка нулевой точки и ежегодная официальная калибровка с использованием сертифицированных оптических стандартов.
