Непрозрачность определяет эксплуатационные характеристики и безопасность пластиковых труб и фитингов. Когда видимый свет проникает в трубопроводные системы, он создает среду, благоприятную для роста водорослей. Фотосинтетическая биологическая активность ухудшает качество воды, забивает системы фильтрации и ускоряет внутреннюю деградацию. Производители должны предотвращать передачу видимого света, чтобы сохранить структурную целостность и соответствовать строгим нормативным стандартам.
Неспособность контролировать светопропускание создает серьезные эксплуатационные риски. Несоблюдение требований приводит непосредственно к отказу от партии и штрафам со стороны регулирующих органов. Устаревшее или неправильно откалиброванное испытательное оборудование приводит к нестабильным измерениям светового потока. Эти скрытые ошибки измерений вынуждают производителей отказываться от вполне хороших партий или отправлять бракованную продукцию. Точность оптических испытаний отличает надежных производителей от тех, кто постоянно сталкивается с спорами о качестве.
Стандарт ISO 7686 обеспечивает окончательную основу для тестирования непрозрачности. Он стандартизирует методы измерения пропускания света через полимерные стены в лабораториях. Понимание этих принципов тестирования обеспечивает точный контроль качества. Правильное выполнение процедуры требует особого контроля окружающей среды и точной подготовки образцов. Оценка и выбор подходящего Тестер непрозрачности труб ISO 7686 обеспечивает масштабируемость лаборатории, исключает человеческие ошибки и гарантирует точное соответствие мировым стандартам трубопроводов.
Стандартизированный принцип: ISO 7686 основан на измерении процента падающего светового потока, проходящего через подготовленный образец для испытаний, что требует строго контролируемой оптической среды.
Точность оборудования не подлежит обсуждению: тестер непрозрачности труб, соответствующий стандарту ISO 7686, должен иметь точные характеристики источника света, точную калибровку фотоэлемента и надежное крепление образца для устранения помех от окружающего света.
Строгость процедур: точные результаты во многом зависят от строгого соблюдения условий подготовки образцов для испытаний, включая точную резку, определение размеров и соблюдение условий окружающей среды перед испытанием.
Стратегия закупок: оценка испытательного оборудования требует баланса первоначальных затрат с возможностями автоматизации, долговечностью датчиков и уменьшением человеческих ошибок в средах контроля качества с высокой пропускной способностью.
Область применения, цель и научный принцип тестирования непрозрачности ISO 7686
Область применения и цель EN ISO 7686
Стандарт EN ISO 7686 определяет точную методологию определения непрозрачности пластиковых труб и фитингов. Это касается термопластов, многослойных конструкций и термореактивных материалов. Стандарт устанавливает единую среду тестирования для количественного определения того, сколько видимого света проходит через полимерную стену. Лаборатории полагаются на этот стандарт при сертификации продукции для конкретных промышленных и муниципальных применений.
Приложения конечного использования требуют строгих порогов непрозрачности. Сети распределения питьевой воды требуют почти полной непрозрачности. Если свет попадает в поток воды, фотосинтетический биологический рост происходит быстро. Колонии водорослей и бактерий снижают безопасность воды и привносят неприятный вкус и запах. Линии транспортировки химикатов также требуют высокой непрозрачности, чтобы предотвратить деградацию чувствительных жидкостей под воздействием УФ-излучения. Сельскохозяйственные трубопроводы подвергаются постоянному воздействию солнечных лучей, поэтому непрозрачность является основной защитой от внутреннего биологического обрастания.
Тип приложения | Первичный риск передачи света | Типичные требования к непрозрачности |
Распределение питьевой воды | Рост водорослей и бактерий, загрязнение воды | передача ≤ 0,2% |
Сельскохозяйственное орошение | Засорение капельных капельниц и клапанов биообрастанием | передача ≤ 0,2% |
Химический транспорт | УФ-разложение светочувствительных химических жидкостей | Зависит от приложения, часто < 0,1% |
Санитарная канализация | Внутренняя структурная деградация при длительном воздействии | Стандартная зависимость |
Определение непрозрачности пластиковых труб и фитингов
Непрозрачность в науке о полимерах означает способность материала блокировать пропускание видимого света. Это зависит от поглощения и рассеяния фотонов света при их взаимодействии с полимерной матрицей. Пигменты, наполнители и кристаллическая структура пластика способствуют созданию оптического барьера. Высокая непрозрачность означает, что через материал проходит минимальное количество света.
Конкретные приложения требуют строгих порогов непрозрачности. Большинство стандартов питьевой воды требуют, чтобы светопропускание оставалось ниже 0,2%. Даже скорость передачи 0,5% может спровоцировать значительное цветение водорослей в медленно движущихся водопроводных сетях. Производители достигают таких низких скоростей передачи за счет оптимизации дисперсии технического углерода или использования специализированных пигментов диоксида титана. Тестирование подтверждает, что эти составы работают в реальных условиях.
Механизм измерения светового потока
Основная физика теста вращается вокруг измерения светового потока. Система направляет на образец известное количество света. Этот первоначальный свет является падающим световым потоком. Затем датчик измеряет свет, который успешно проникает через полимерную стенку. Это проходящий световой поток. Тестер рассчитывает проходящий свет как процент от падающего света.
Во время тестирования на светопропускание влияют несколько переменных. Плотность полимера влияет на внутреннее рассеяние света. Качество дисперсии пигмента определяет однородность оптического барьера. Плохо диспергированная маточная смесь оставляет микроскопические прозрачные окна в стенке трубы. Толщина стенок напрямую коррелирует с непрозрачностью; более толстые стены естественным образом блокируют больше света. Дефекты внешней и внутренней поверхности, такие как царапины или линии выдавливания, преломляют свет и могут искажать измерения потока.

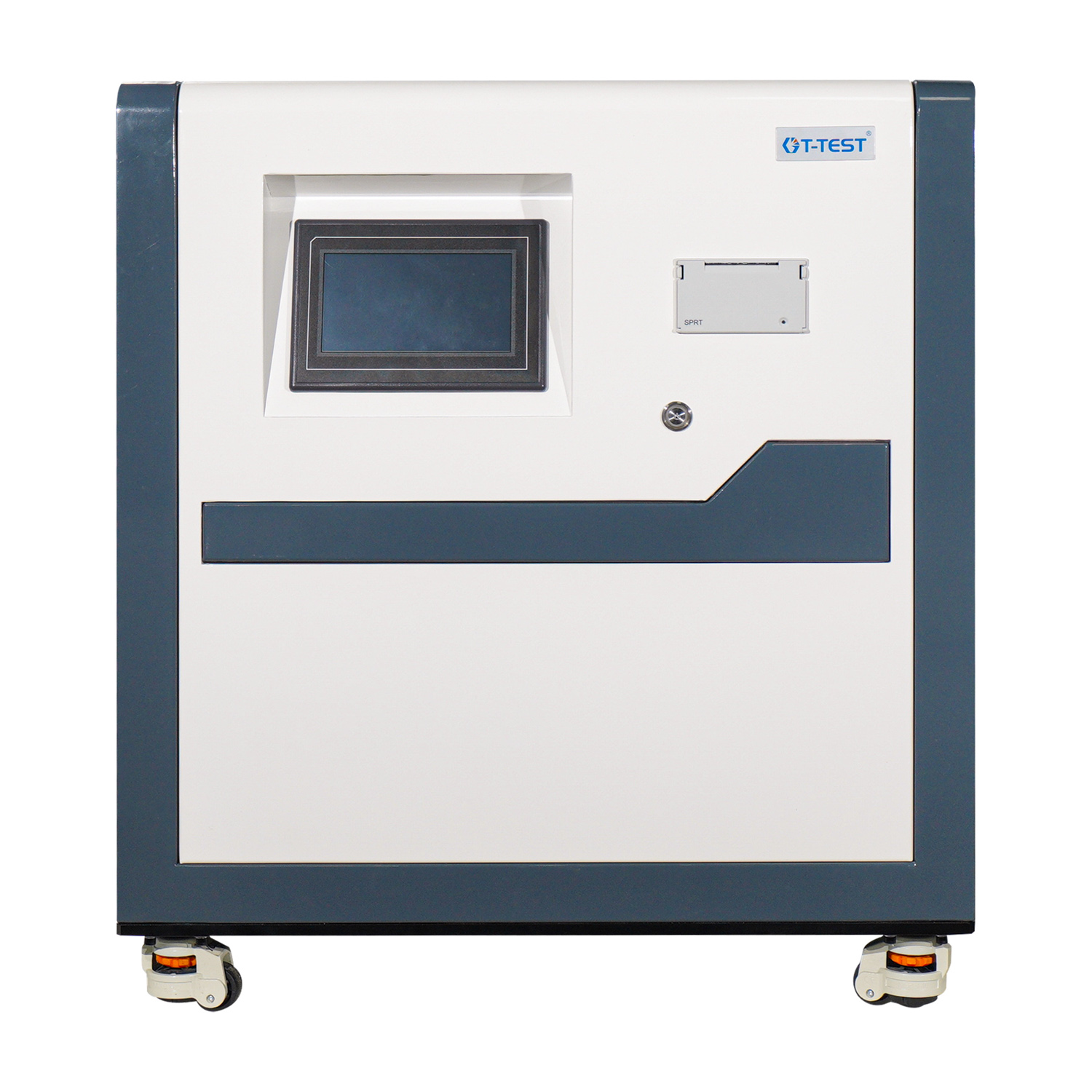

Анатомия тестера непрозрачности труб ISO 7686
Основные компоненты устройства и оптические характеристики
Соответствующий тестер требует наличия весьма специфических оптических компонентов. Источник света должен обеспечивать постоянную цветовую температуру, обычно отражающую условия дневного света. Сила света должна оставаться абсолютно стабильной в течение всего цикла измерений. Спектр света должен соответствовать стандарту освещения CIE или иметь точный фотопический спектральный отклик. Любое колебание источника света делает данные испытаний недействительными.
Фотоэлектрический элемент действует как измерительный сердечник. Требуется чрезвычайная чувствительность, чтобы обнаружить мельчайшие доли процента пропускания света. Датчик должен обладать определенной спектральной полосой пропускания, чтобы игнорировать инфракрасные или ультрафиолетовые помехи. Он преобразует захваченные фотоны света в измеримый электрический ток. Аналого-цифровые преобразователи высокого разрешения затем обрабатывают этот ток для программного обеспечения.
Конструкция оптического пути предотвращает ошибки измерения. Система коллимирующих линз гарантирует, что луч света падает на образец идеально параллельно. Диафрагмы и апертуры контролируют диаметр луча, согласовывая его с размером образца. Держатель образца поддерживает точное геометрическое выравнивание. Он должен надежно зажимать сегмент трубы, полностью блокируя утечку окружающего света из окружающей лабораторной среды.
Ручные и автоматизированные системы тестирования
Лаборатории выбирают между традиционными ручными тестерами и современными автоматизированными системами. Ручные системы требуют, чтобы операторы физически установили образец, закрыли камеру и записали цифровые показания. Оператор должен вручную вращать образец для проверки различных точек. Эти системы требуют более продолжительного рабочего времени и приводят к отклонениям от операторов.
Автоматизированные системы значительно сокращают дисперсию действий оператора. Современный тестер автоматически вращает образцы для захвата нескольких точек данных по всей кривизне трубы. Моторизованные проемы адаптируются к разной толщине стен без ручного вмешательства. Автоматизированные системы увеличивают производительность загруженных лабораторий контроля качества. Они устраняют ошибки транскрипции, отправляя данные непосредственно в программное обеспечение для управления лабораторией.
Калибровка и настройка базовой линии
Обязательные протоколы калибровки создают основу для точного тестирования. Перед тестированием операторы должны установить истинный нулевой базовый уровень и базовый уровень 100% передачи.
Включите испытательный блок и дайте источнику света достичь термической стабильности (обычно 15–30 минут).
Полностью заблокируйте путь света, используя твердый непрозрачный калибровочный блок.
Запустите калибровку темнового тока, чтобы установить базовый уровень пропускания 0 %.
Удалите непрозрачный блок и убедитесь, что испытательная камера полностью пуста и чиста.
Запустите полную калибровку освещенности, чтобы установить базовую линию 100% падающего светового потока.
Проверьте показания с помощью известного эталонного стандарта, если этого требуют внутренние протоколы обеспечения качества.
Отклонение калибровки происходит со временем из-за старения датчика или накопления пыли. Пыль на коллимирующей линзе уменьшает падающий световой поток, искажая 100% базовую линию. Лаборатории должны соблюдать строгие рекомендации по частоте калибровки. Ежедневные базовые проверки обеспечивают немедленную точность. Официальная калибровка третьей стороной обеспечивает соответствие лабораторных отчетов и соответствие внешним проверкам качества.
Пошаговая процедура тестирования ISO 7686
Подготовка и отбор проб для испытаний
План выборки определяет статистическую достоверность теста. Стандартный план требует наличия нескольких образцов для каждого образца. Технические специалисты обычно извлекают четыре сегмента, вырезанных из равноудаленных точек по окружности трубы. Это учитывает любые изменения толщины стенок или дисперсии пигмента, вызванные экструзионной головкой.
Извлечение тестовых образцов требует точных методов резки. Техники должны резать определенные размеры, не вызывая термического напряжения. Высокоскоростные пилы могут расплавить края полимера, изменяя местную плотность. Медленные методы резки с охлаждением сохраняют исходное состояние материала. Образец должен идеально прилегать к оптической апертуре, не деформируясь и не растрескиваясь.
Обработка кромок предотвращает оптические помехи. Технические специалисты должны удалить заусенцы со всех обрезанных кромок. Неровные края рассеивают свет, позволяя паразитным фотонам миновать реальную стенку трубы и попасть на датчик. Очистка поверхности удаляет смазочно-охлаждающую жидкость, пыль и отпечатки пальцев. Даже пятно может преломлять свет и изменять показания передачи.
Кондиционирование окружающей среды стабилизирует полимер перед испытанием. Лаборатории должны хранить образцы при контролируемой температуре и влажности в течение определенного времени. Это предотвращает образование конденсата на образце внутри испытательной камеры. Термическая стабильность гарантирует, что полимерная матрица не расширяется и не сжимается во время измерения.
Выполнение измерения
Этап измерения следует строгой хронологической разбивке. Оператор размещает кондиционированный образец на пути света. Образец должен плотно прилегать к маске оптической апертуры. Оператор настраивает маску в зависимости от конкретной толщины стенки образца. Затем испытательную камеру фиксируют и герметизируют от внешнего света.
Начало считывания светового потока занимает всего несколько секунд. Система направляет коллимированный луч через образец. Датчик улавливает проходящий свет и стабилизирует показания. Оператор записывает значение или позволяет программному обеспечению автоматически регистрировать его. Процесс повторяется для всех четырех равноудаленных сегментов.
На этом этапе часто возникают ошибки оператора. Неправильное выравнивание образца относительно падающего светового луча приводит к утечке света по краям. Если камера не герметична, в датчик попадает окружающее лабораторное освещение. Использование неправильной маски апертуры с учетом кривизны трубы приводит к неточному захвату магнитного потока.
Расчет непрозрачности и определение окончательного значения
Математическая формула преобразует необработанные данные о световом потоке в окончательный процент непрозрачности. При расчете проходящий световой поток делится на падающий световой поток, а затем умножается на сто.
Протокол определения окончательного значения требует статистического агрегирования. Лаборатория рассчитывает среднее арифметическое показаний отдельных испытуемых образцов. Если четыре сегмента дают показания 0,15%, 0,16%, 0,14% и 0,15%, окончательная сообщаемая непрозрачность составит 0,15%. Это среднее значение представляет собой общую производительность экструдированной трубы.
Современное программное обеспечение для автоматизированных тестеров мгновенно выполняет эти расчеты. Система объединяет многоточечные измерения без ручного ввода в таблицу. Он автоматически отмечает любое отдельное показание, которое значительно отличается от других. Программное обеспечение автоматически регистрирует статусы «пройдено/не пройдено» на основе заранее запрограммированных стандартных пороговых значений.
Отчетность о результатах и документация о соответствии
Обязательные элементы отчета об испытаниях ISO 7686
Стандарт устанавливает строгие требования к отчетности для обеспечения прослеживаемости. Соответствующий отчет об испытаниях должен содержать конкретные данные. Отсутствие информации делает процесс сертификации недействительным во время внешнего аудита. Лаборатории должны стандартизировать свои шаблоны отчетов, чтобы учитывать все необходимые показатели.
Отчетный элемент | Описание и назначение |
Образец идентификации | Полная идентификация, включая тип материала, марку, номер партии и номинальные размеры. Обеспечивает точную прослеживаемость производственного цикла. |
Толщина стенки | Точная толщина стенки каждого отдельного образца, измеренная в точной точке оптического испытания. |
Индивидуальные показания потока | Необработанные показания проходящего светового потока и рассчитанные проценты пропускания для каждого протестированного сегмента. |
Окончательное значение непрозрачности | Среднее арифметическое всех отдельных образцов, представляющее официальный результат испытаний. |
Условия испытаний и отклонения | Документирование параметров кондиционирования окружающей среды и любых аномалий или отклонений от стандартного протокола. |
Обработка пограничных случаев и аномальных показаний
Неожиданные результаты требуют немедленного расследования. Одно высокое значение передачи среди трех низких показаний указывает на локализованную проблему. Это часто происходит из-за локализованной агломерации пигмента во время экструзии. Альтернативно это может указывать на неисправность оборудования, например, на пылинку на датчике или смещение образца.
Лаборатории должны установить протоколы повторного тестирования. В случае возникновения аномалии техническим специалистам следует сначала повторно проверить калибровку оборудования. Они должны четко задокументировать отклонение. Повторная резка новых образцов из той же партии труб помогает определить, связана ли проблема с материалом или процедурами. Прозрачная документация этих крайних случаев обеспечивает целостность лаборатории.
Оценка и выбор тестера непрозрачности труб ISO 7686
Прецизионность, повторяемость и точность датчика
Оценка оборудования зависит от разрешения сенсора. Тестер должен с абсолютной уверенностью различать передачу 0,10% и 0,11%. Воспроизводимость измерений на идентичных образцах доказывает надежность машины. Если один и тот же образец дает разные результаты при последовательных испытаниях, источник света или датчик нестабилен.
Стабильность источника света предотвращает смещение базовой линии. Высококачественные тестеры используют регулируемые источники питания, чтобы предотвратить изменение силы света при колебаниях напряжения. Оценка терморегулирования источника света также имеет решающее значение. Чрезмерное тепло может со временем привести к разрушению оптических фильтров.
Масштабируемость для крупных лабораторий контроля качества
Крупнообъемные лаборатории требуют плавной интеграции. Тестировщикам необходимо напрямую подключаться к существующим лабораторным системам управления информацией (LIMS). Прямая передача данных исключает ошибки транскрипции и ускоряет выпуск пакетов. Перед покупкой специалисты по закупкам должны проверить совместимость программного обеспечения.
Физическая масштабируемость имеет не меньшее значение. Тестер должен работать с трубами различного диаметра: от небольших бытовых водопроводных сетей до массивных городских водопроводов. Сменные держатели образцов и регулируемые апертурные маски позволяют одной машине обслуживать весь производственный комплекс. Оценка времени переключения между трубами различной геометрии позволяет лаборатории поддерживать высокую производительность.
Риск несоответствия и стратегия закупок
Менеджеры по закупкам должны проанализировать долгосрочные последствия выбора оборудования. Бюджетные ограничения часто подталкивают покупателей к использованию ручных систем начального уровня. Однако риск несоблюдения требований намного перевешивает первоначальную экономию на оборудовании. Ложные пропуска приводят к сбоям в работе, загрязнению водорослями и огромным искам об ответственности.
Ложные неудачи одинаково разрушительны. Если неточный тестер отбраковывает партию, соответствующую требованиям, производитель теряет сырье, время производства и энергию. Матрица решений по закупкам должна отдавать приоритет долговечности датчиков, автоматическим проверкам калибровки и надежной поддержке производителя. Инвестиции в высокоточное соблюдение требований защищают репутацию производителя и эффективность работы. Для получения подробных спецификаций передовых решений для оптических испытаний группам по закупкам следует свяжитесь с нами, чтобы обсудить индивидуальную лабораторную интеграцию.
Заключение
Проведите аудит текущих рабочих процессов тестирования непрозрачности, чтобы выявить узкие места при ручном вводе данных и перейти на автоматизированную интеграцию с LIMS.
Рассчитайте исторический уровень ошибок, связанных с ложным отклонением партий, чтобы оправдать модернизацию вашего оборудования для оптических испытаний.
Запросите технические демонстрации у производителей оборудования, чтобы проверить разрешение датчика и повторяемость на конкретных образцах труб.
Стандартизируйте процедуры подготовки образцов для всех операторов смены, чтобы уменьшить расхождения и обеспечить единообразную обработку кромок.
Часто задаваемые вопросы
Вопрос: Каков приемлемый процент непрозрачности пластиковых труб по стандарту ISO 7686?
Ответ: Обычно приемлемое светопропускание составляет ≤ 0,2%, хотя конкретные стандарты продукции диктуют отклонения. Всегда проверяйте конкретный стандарт применения вместе с ISO 7686, чтобы подтвердить точный порог, необходимый для конечного использования вашей трубы.
Вопрос: Как часто следует калибровать тестер непрозрачности труб ISO 7686?
Ответ: Операторы должны выполнять ежедневные базовые проверки (передача 0% и 100%) перед тестированием партий. Официальная калибровка производителя или третьей стороны должна проводиться ежегодно или два раза в год, в зависимости от объема использования лаборатории и требований проверки качества.
Вопрос: В чем разница между EN ISO 7686 и ISO 7686?
Ответ: Технически это идентичные документы. Префикс \"EN\" просто означает, что стандарт был официально принят Европейским комитетом по стандартизации (CEN) в качестве европейского стандарта.
Вопрос: Как подготовить образец для проверки непрозрачности трубы?
Ответ: Подготовка включает в себя отрезание определенного геометрического сечения трубы, обеспечивая идеально чистые края и зачищенные от них заусенцы. Затем образец необходимо выдержать при стандартных лабораторных температурах окружающей среды, чтобы предотвратить конденсацию или термическую деформацию во время испытания.
Вопрос: Может ли один тестер обрабатывать трубы разных диаметров и толщины стенок?
А: Да. Высококачественные тестеры оснащены регулируемыми держателями образцов и сменными апертурными масками. Эти компоненты подходят для труб различной кривизны и толщины стенок, сохраняя при этом строгую светонепроницаемость, необходимую для точного тестирования.
Вопрос: Что вызывает ложные показания непрозрачности пластиковых труб?
Ответ: Распространенными причинами являются утечки окружающего света, попадающие в испытательную камеру, грязные оптические линзы, некалиброванные фотоэлектрические датчики или плохо вырезанные образцы, из-за которых падающий свет преломляется, а не проходит прямо через стену.
