Вы когда-нибудь задумывались, как материалы выдерживают внезапные нагрузки? Ответ на этот вопрос дают испытания на удар. Этот важный процесс оценивает прочность и долговечность материала. В этой статье вы узнаете об определении, целях и важности тестирования на воздействие. Мы также изучим тестер удара, важнейший инструмент оценки устойчивости материала. Узнайте, как испытания на удар обеспечивают безопасность и надежность в различных отраслях.
Виды испытаний на удар
Испытание на удар включает в себя несколько методов оценки того, как материалы реагируют на внезапные силы. Для каждого типа используется определенное оборудование и процедуры, что дает уникальную возможность получить представление о прочности и долговечности материала. Вот основные типы испытаний на удар, обычно используемые с помощью тестера или машины для испытаний на удар:
Испытание на удар по Шарпи
Испытание на удар по Шарпи является одним из наиболее широко используемых методов. Он использует маятниковый ударный тестер, часто называемый ударным тестером Шарпи или испытательной машиной Шарпи. Образец с надрезом кладут горизонтально и ударяют качающимся маятниковым молотком напротив надреза. Энергию, поглощаемую образцом при разрушении, измеряют по падению высоты маятника после удара. Этот тест особенно популярен для металлов и термопластов и помогает определить ударную вязкость и температуру перехода из пластичного состояния в хрупкое. Этот тест регулируется такими стандартами, как ASTM E23.
Испытание на удар по Изоду
Подобно испытанию Шарпи, испытание на удар по Изоду использует маятниковую машину для ударных испытаний, но отличается ориентацией образца и местом удара маятника. Испытуемый образец фиксируется вертикально, маятник ударяется непосредственно о сторону с надрезом. Тест Изода распространен для пластмасс и полимеров, но его также можно применять к металлам. Он измеряет ударную вязкость и стандартизирован по ASTM D256. Обычно используется испытательная машина Izod или ударный тестер Izod.

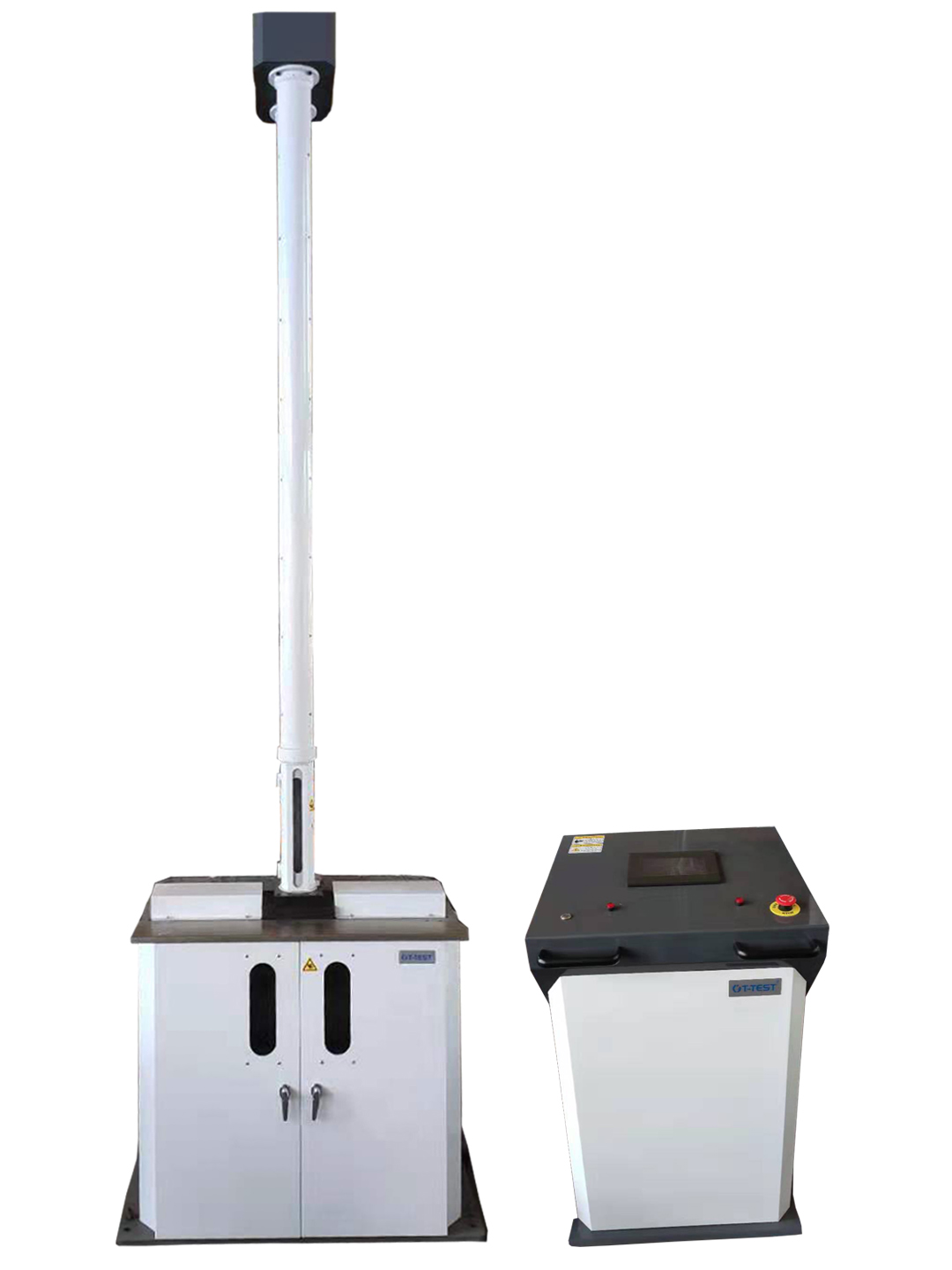

Испытание падающим грузом
Испытание падающим грузом включает в себя падение управляемого груза с заданной высоты на свободно поддерживаемый образец. В отличие от маятниковых испытаний, поглощение энергии не может быть рассчитано непосредственно по высоте маятника, а скорее путем наблюдения за тем, разрушается ли образец, деформируется или трескается. Этот метод подходит для более толстых материалов и помогает оценить температуру перехода из пластичного состояния в хрупкое. Он широко используется в отраслях, требующих критически важных для безопасности компонентов. Испытания на удар падающим грузом дают результаты «прошел/не прошел», а не точные значения энергии.
Испытание на удар при проколе
Испытание на удар при проколе измеряет устойчивость материала к проникновению острого предмета. В испытании используется прокалывающий зонд, который вгоняют в образец с контролируемой скоростью. Записывается сила, необходимая для прокола материала, что указывает на прочность и долговечность. Этот тест имеет решающее значение для упаковки, медицинского оборудования и защитного снаряжения. Испытания на удар при проколе дополняют другие испытания на удар, уделяя особое внимание устойчивости к локальным повреждениям.
Общие сведения о тестере воздействия
Компоненты ударного тестера
Ударный тестер, будь то маятниковый ударный тестер, такой как ударный тестер Шарпи или испытательная машина Изода, состоит из нескольких ключевых компонентов, которые работают вместе для точного измерения ударной вязкости материала. Основные части включают в себя:
Маятник или молоток: Этот утяжеленный рычаг раскачивается или падает, ударяя по испытуемому образцу. В маятниковом ударном приборе маятниковый молоток отпускается с фиксированной высоты и проходит сквозь образец.
Держатель образца или приспособление: Он надежно удерживает испытуемый образец на месте во время испытания. В машинах для испытаний на удар по Шарпи образец поддерживается горизонтально с обоих концов, тогда как испытательные машины Изода удерживают образец вертикально с одного конца.
Надрез на образце: Хотя испытуемый образец и не является частью машины, он обычно имеет V-образную выемку для концентрации напряжения и обеспечения разрушения в одном и том же месте.
Система измерения энергии: Эта система измеряет энергию, поглощенную образцом во время удара. При использовании маятниковых тестеров это часто делается путем измерения разницы высот маятника до и после удара.
Механизм выпуска: Удерживает маятник или молоток на начальной высоте до тех пор, пока его не отпустят и не ударят по образцу.
Дисплей или считывание: Показывает поглощенную энергию или силу удара, часто в джоулях или фут-фунтах.
Эти компоненты работают в унисон, обеспечивая надежные и повторяемые результаты для пользователей оборудования для испытаний на удар.
Как работает тестер ударного воздействия
Основная операция ударного тестера включает в себя отпускание маятника или падение направляемого груза на образец с надрезом. Вот упрощенный пошаговый процесс:
Подготовка образцов: Образец для испытаний с точно обработанным надрезом подготавливается и устанавливается в держатель образца.
Установка маятника или гири: Маятниковый молоток или падающий груз поднимается на заданную высоту, сохраняя потенциальную энергию.
Выпускать: Маятник или груз отпускают, преобразуя потенциальную энергию в кинетическую энергию по мере его качания или падения.
Влияние: Маятник или груз ударяет образец по надрезу, вызывая его разрушение или деформацию.
Измерение энергии: Энергия, поглощенная образцом, определяется путем измерения высоты маятника после удара или с помощью других датчиков в тестерах с падающим грузом.
Интерпретация результата: Поглощенная энергия указывает на ударную вязкость или прочность материала.
Этот процесс стандартизирован в соответствии с различными стандартами тестирования, чтобы обеспечить согласованность и надежность.
Выбор подходящего измерителя удара для ваших нужд
Выбор подходящей машины для испытаний на удар зависит от нескольких факторов:
Тип материала: Для металлов часто используются ударные машины Шарпи или машины для испытаний на удар по Шарпи, тогда как для пластмасс и полимеров лучше подходят испытательные машины Изода.
Размер и форма образца: Размер и форма ваших испытуемых образцов могут повлиять на выбор между маятниковыми и падающими грузами.
Требуемые данные: Если необходимы точные значения поглощения энергии, предпочтительны маятниковые ударные тестеры. Для оценки соответствия/неудовлетворения может быть достаточно тестеров с падающим грузом.
Отраслевые стандарты: Соответствие соответствующим стандартам (например, ASTM E23 для металлов или ASTM D256 для пластмасс) может определять тип требуемого ударного тестера.
Бюджет и обслуживание: Учитывайте первоначальную стоимость, простоту обслуживания и необходимость калибровки оборудования для испытаний на удар.
Консультации с производителями или экспертами по тестированию могут помочь определить лучший ударный тестер, соответствующий вашим целям тестирования.
Техническое обслуживание и калибровка ударных тестеров
Регулярное техническое обслуживание и калибровка имеют решающее значение для обеспечения точности и надежности ударных тестеров:
Калибровка: Периодическая калибровка в соответствии с сертифицированными стандартами обеспечивает правильную работу механизмов высоты маятника, измерения энергии и механизма спуска.
Осмотр: Регулярные проверки на износ маятникового молотка, держателей образцов и механизмов освобождения предотвращают ошибки.
Очистка: Поддержание машины в чистоте от пыли и мусора помогает поддерживать бесперебойную работу.
Смазка: Правильная смазка движущихся частей снижает трение и износ.
Обновления программного обеспечения: Для цифровых ударных тестеров постоянное обновление программного обеспечения и встроенного ПО обеспечивает оптимальную производительность.
Соблюдение рекомендаций производителя по техническому обслуживанию и калибровке помогает избежать противоречивых результатов и продлевает срок службы вашей машины для испытаний на удар.
Применение испытаний на удар
Испытания на удар играют жизненно важную роль во многих отраслях промышленности, помогая оценить прочность и долговечность материалов, используемых в различных областях применения. Используя прибор для испытания на удар или специализированное оборудование для испытаний на удар, производители и инженеры могут гарантировать, что их продукция соответствует стандартам безопасности и производительности. Ниже мы рассмотрим ключевые отрасли, где испытания на воздействие имеют важное значение.
Автомобильная промышленность
Автомобильный сектор в значительной степени полагается на испытания на удар для оценки способности компонентов противостоять столкновениям и внезапным силам. Машины для испытаний на удар, в том числе тестеры на удар по Шарпи и тестеры на падающий вес, помогают оценить металлы, пластмассы и композиты, используемые в кузовах автомобилей, бамперах и деталях интерьера. Например, испытания падающим грузом моделируют сценарии аварии для проверки характеристик поглощения энергии и деформации. Эти испытания гарантируют, что транспортные средства соответствуют правилам безопасности и защищают пассажиров во время аварий.
Аэрокосмическая промышленность
В аэрокосмической отрасли материалы сталкиваются с экстремальными условиями, такими как удары птиц или удары обломков. Машины для испытаний на удар по Шарпи и маятниковые тестеры на удар являются обычными инструментами для измерения ударной вязкости авиационных металлов и композитов. Испытания на падение груза также позволяют оценить устойчивость к повреждениям критически важных компонентов, таких как панели фюзеляжа и шасси. Эти испытания гарантируют, что детали самолета сохранят структурную целостность при внезапных ударах, что повышает безопасность полета.
Строительная промышленность
Конструкционные материалы в строительстве, такие как сталь и бетон, должны выдерживать динамические нагрузки от природных явлений, таких как землетрясения или ураганы. Ударные тестеры по Шарпи широко используются для измерения ударной вязкости строительной стали. Оборудование для испытаний на удар помогает инженерам выбирать материалы, устойчивые к хрупкому разрушению и повышающие устойчивость зданий. Это тестирование поддерживает более безопасную инфраструктуру и продлевает срок службы мостов, зданий и других сооружений.
Потребительские товары
В секторе потребительских товаров испытания на удар проверяют долговечность пластмасс, полимеров и упаковочных материалов. Машины для испытания на удар и ударные испытания Izod часто используются для проверки таких продуктов, как корпуса электронных устройств, бытовая техника и защитная упаковка. Эти испытания гарантируют, что изделия выдержат падения, удары или проколы во время использования и транспортировки. Надежные испытания на удар помогают производителям поддерживать качество продукции и удовлетворенность клиентов.
Преимущества испытаний на удар
Испытание на удар предлагает несколько важных преимуществ, которые помогают отраслям гарантировать безопасность, качество и производительность материалов и продуктов. Использование тестера на удар или машины для испытаний на удар предоставляет инженерам и производителям ценные данные для принятия обоснованных решений. Ниже мы рассмотрим основные преимущества испытаний на воздействие.
Обеспечение безопасности материалов
Одним из наиболее важных преимуществ испытаний на удар является подтверждение того, что материалы могут противостоять внезапным нагрузкам без катастрофических разрушений. Ударные тестеры, такие как ударный тестер Шарпи или маятниковый ударный тестер, измеряют энергию, которую материал поглощает перед разрушением. Эти данные помогают идентифицировать хрупкие материалы, которые могут треснуть под ударными нагрузками, предотвращая потенциальную угрозу безопасности в реальных условиях эксплуатации.
Например, в строительстве испытания на удар гарантируют, что стальные балки не разрушатся во время землетрясений или сильных ударов. В автомобилестроении машины для испытаний на удар проверяют, что металлические и пластиковые компоненты могут выдерживать столкновения, защищая пассажиров. Оценивая ударную вязкость, производители снижают риск отказов продукции, которые могут привести к несчастным случаям или травмам.
Оптимизация дизайна продукта
Испытания на удар также играют ключевую роль в оптимизации конструкции продукта. Инженеры используют результаты испытаний на удар, чтобы выбрать материалы с правильным балансом прочности и ударной вязкости. Ударный тестер обеспечивает точные измерения ударной вязкости, помогая сравнивать различные материалы или модификации конструкции.
Например, машина для испытаний на удар по Шарпи может помочь определить, обеспечивает ли новый сплав лучшее поглощение энергии, чем предыдущая версия. Точно так же испытательная машина Izod измеряет ударопрочность пластмасс, используемых в потребительских товарах, помогая дизайнерам повысить долговечность без увеличения веса или стоимости. Этот итеративный процесс тестирования приводит к созданию более безопасных, эффективных и экономичных продуктов.
Контроль качества и соответствие
Регулярные испытания на удар необходимы для поддержания стабильного качества продукции и соответствия отраслевым стандартам. Многие отрасли требуют, чтобы материалы соответствовали определенным пороговым значениям ударной вязкости, установленным такими стандартами, как ASTM E23 для металлов или ASTM D256 для пластмасс. Используя сертифицированное оборудование для испытаний на удар, такое как ударная машина Шарпи или ударный тестер Изода, производители могут убедиться, что производственные партии соответствуют этим критериям.
Такой контроль качества снижает риск попадания дефектной продукции к клиентам и помогает компаниям соблюдать нормативные требования. Например, поставщики автомобилей полагаются на оборудование для испытаний на удар, чтобы подтвердить соответствие деталей стандартам ISO 8256. Последовательное тестирование обеспечивает надежность и укрепляет доверие клиентов.
Проблемы испытаний на удар
Испытание на воздействие — ценный инструмент, но оно сопряжено с некоторыми проблемами, которые могут повлиять на точность и полезность результатов. Понимание этих проблем помогает пользователям ударных тестеров и машин для ударных испытаний повысить надежность испытаний и правильно интерпретировать данные.
Ограничения существующих методов тестирования
Хотя оборудование для испытаний на удар, такое как ударный тестер Шарпи или маятниковый ударный тестер, предоставляет важные данные о ударной вязкости материала, эти испытания имеют свои ограничения. Испытания имитируют внезапные воздействия, но не полностью воспроизводят реальные условия. Такие факторы, как различные углы удара, одновременное действие нескольких сил, влияние окружающей среды, например коррозия, и циклические нагрузки, не учитываются стандартными испытаниями на удар. Это означает, что результаты не могут точно предсказать поведение материала в реальных условиях эксплуатации.
Кроме того, некоторые материалы, особенно хрупкая керамика или композиты, непредсказуемо реагируют на ударные испытания, что затрудняет точную оценку их ударной вязкости. Машины для испытаний на удар обычно измеряют энергию, поглощенную во время разрушения, но они не учитывают сложные режимы разрушения или микроструктурные изменения, которые происходят при реальных ударах.
Интерпретация результатов испытаний
Интерпретация данных, полученных с помощью прибора для испытания на удар, требует опыта. Поглощенная энергия, измеряемая в джоулях или футо-фунтах, указывает на выносливость, но не всегда дает полную картину. Например, два материала могут поглощать одинаковую энергию, но разрушаться по-разному: один может внезапно треснуть, а другой пластически деформироваться. Понимание этих нюансов имеет решающее значение.
Кроме того, на результаты влияют такие факторы, как качество надреза образца, температура во время испытаний и скорость испытаний. Показания испытательной машины Шарпи или испытательной машины Изод необходимо анализировать в контексте с учетом этих переменных. Неправильная интерпретация может привести к неправильному выбору материалов или небезопасной конструкции изделия.
Обеспечение единообразных условий тестирования
Последовательность является ключом к надежным испытаниям на удар. Небольшие изменения в подготовке образца для испытаний, расположении надрезов или настройке испытаний могут привести к значительным различиям в результатах. Например, небольшое изменение глубины надреза или высоты освобождения маятника на тестере Шарпи может исказить значения поглощения энергии.
Оборудование для испытаний на удар часто включает в себя такие функции, как фиксированные точки фиксации маятника и точные крепления образцов для минимизации отклонений. Регулярная калибровка и техническое обслуживание ударных тестеров необходимы для поддержания стабильных характеристик. Без строгого соблюдения стандартизированных процедур испытаний результаты могут не иметь повторяемости и сопоставимости.
Будущее испытаний на удар
Достижения в технологии ударных испытаний
Технология испытаний на удар продолжает развиваться, повышая точность, эффективность и простоту использования. Современные ударные тестеры теперь часто оснащены цифровыми дисплеями, автоматическим сбором данных и усовершенствованными датчиками, которые собирают подробные данные о событиях удара. Например, некоторые ударные тестеры по Шарпи и маятниковые ударные тестеры оснащены тензодатчиками высокого разрешения и акселерометрами. Эти усовершенствования позволяют точно измерять энергию удара, силу и деформацию образца.
Кроме того, инновации в механизмах захвата и освобождения образцов сокращают вариативность, обеспечивая более стабильные результаты испытаний. Автоматизированные циклы обработки образцов и испытаний становятся обычным явлением в лабораториях с высокой пропускной способностью. Такая автоматизация ускоряет тестирование, сохраняя при этом строгое соблюдение таких стандартов, как ASTM E23 и ASTM D256.
Более того, машины для испытаний на удар все чаще поддерживают несколько методов испытаний в одном устройстве, например, сочетание испытаний на удар по Шарпи и Изода. Такая универсальность помогает лабораториям экономить пространство и затраты, одновременно расширяя возможности тестирования.
Новые стандарты и правила
По мере диверсификации материалов и областей применения появляются новые стандарты испытаний на удар, отвечающие конкретным потребностям. Регулирующие органы и отраслевые группы постоянно обновляют стандарты, отражая технологические достижения и требования безопасности.
Например, стандарты теперь лучше учитывают композитные материалы и полимеры, которые ведут себя при ударах иначе, чем металлы. Новые протоколы также фокусируются на факторах окружающей среды, таких как температура и влажность, которые влияют на ударную вязкость.
Усилия по глобальной гармонизации направлены на согласование стандартов во всех регионах, упрощая соблюдение требований для транснациональных производителей. Такие стандарты, как ISO 148-1 и ASTM D6110, регулярно пересматриваются с учетом новейших результатов исследований и методов испытаний.
Кроме того, развиваются специализированные стандарты для таких отраслей, как аэрокосмическая, автомобильная и медицинская техника, которые включают более строгие требования к испытаниям на удар. Эти обновления гарантируют, что материалы соответствуют критериям безопасности и производительности в реальных условиях.
Влияние цифровизации на процессы тестирования
Цифровизация меняет тестирование на воздействие, обеспечивая более разумное управление и анализ данных. Современные тестеры на удар часто подключаются к компьютерам и облачным платформам, что обеспечивает беспрепятственную передачу и хранение данных. Такое подключение поддерживает отслеживаемость, контроль качества и соответствие нормативным требованиям.
Передовые программные инструменты анализируют данные испытаний на удар в режиме реального времени, предоставляя ценную информацию, выходящую за рамки простых значений поглощения энергии. Например, программное обеспечение может моделировать поведение разрушения или прогнозировать характеристики материала в различных условиях. Интеграция с программами анализа методом конечных элементов (FEA) помогает инженерам моделировать воздействия перед физическими испытаниями.
Цифровые записи облегчают аудит и отчетность, сокращая бумажную работу и человеческие ошибки. Они также позволяют осуществлять удаленный мониторинг и управление машинами для испытаний на удар, повышая эффективность работы лаборатории.
Кроме того, машинное обучение и искусственный интеллект начинают помогать в интерпретации сложных данных испытаний на удар. Эти технологии могут обнаруживать закономерности и аномалии, которые могут быть упущены при ручном анализе, что облегчает процесс принятия решений.
Заключение
При ударных испытаниях оценивается реакция материала на внезапные воздействия с помощью таких методов, как испытания Шарпи и Изода. Это имеет решающее значение для безопасности и качества во всех отраслях. Эти испытания помогают убедиться, что материалы соответствуют стандартам и работают должным образом. GT-TEST предлагает усовершенствованные тестеры на удар, обеспечивающие точные и надежные результаты. Их оборудование удовлетворяет разнообразные потребности в тестировании, повышая безопасность и соблюдение требований. Выбирая GT-TEST, отрасли могут оптимизировать выбор материалов и конструкцию продукции, обеспечивая надежные и высококачественные результаты.
Часто задаваемые вопросы
Вопрос: Для чего используется ударный тестер?
Ответ: Ударный тестер используется для оценки прочности и долговечности материалов путем измерения энергии, поглощенной во время внезапного удара. Это помогает определить, как материалы реагируют на силы, помогая в выборе материалов и оценке безопасности.
Вопрос: Чем ударный прибор Шарпи отличается от испытательной машины Изод?
A: Прибор для испытания на удар по Шарпи ударяет по горизонтально расположенному образцу, а испытательная машина Изода по вертикально закрепленному образцу. Оба метода измеряют ударную вязкость, но различаются ориентацией образца и местом удара маятника.
Вопрос: Какие типы материалов можно испытывать на ударной машине?
Ответ: Машины для испытаний на удар могут проверять металлы, пластмассы, полимеры и композиты. Выбор машины, такой как машина для испытаний на удар по Шарпи или испытатель Изода, зависит от типа материала и желаемых данных.
Вопрос: Почему необходима регулярная калибровка оборудования для испытаний на удар?
О: Регулярная калибровка гарантирует, что ударный тестер обеспечивает точные и надежные измерения. Это помогает поддерживать согласованность результатов испытаний, предотвращая ошибки, которые могут повлиять на оценку материала и безопасность.
Вопрос: Каковы преимущества использования маятникового ударного измерителя?
Ответ: Маятниковые ударные тестеры, такие как тестеры Шарпи и Изода, обеспечивают точные измерения поглощения энергии, помогая оценить ударную вязкость материала. Они необходимы для оптимизации конструкции продукта и обеспечения соответствия отраслевым стандартам.
