Проникновение солнечного света создает серьезную опасность для пластиковых водопроводных систем. Когда видимый свет проникает через стенку трубы, он запускает фотосинтез внутри толщи воды. Эта биологическая активность приводит к образованию водорослей, загрязнению источников питьевой воды и ускорению химического разложения структуры полимера. Блокировка этого света является строгим требованием безопасности для любого производителя труб.
Лаборатории обеспечения качества сталкиваются с серьезной нагрузкой, связанной с соблюдением международных стандартов, таких как ISO 7686. Они ежедневно выполняют высокопроизводительные испытания. Использование ручных или устаревших методов тестирования непрозрачности приводит к человеческим ошибкам, нестабильной калибровке и серьезным узким местам в производстве. Лабораториям необходим поддающийся проверке, механизированный подход для обеспечения соблюдения требований без замедления работы экструзионных линий.
Реализация автоматический тестер непрозрачности труб решает эту проблему напрямую. Это оборудование заменяет субъективные ручные измерения точными оптическими датчиками. Он гарантирует поддающееся проверке соответствие требованиям и упрощает определение герметичности пластиковых труб и фитингов для современных производственных предприятий.
Нормативная необходимость: проверка труб на непрозрачность является обязательным процессом обеспечения/контроля качества, подтверждающим, что пластиковые трубы блокируют достаточно видимого света, предотвращая размножение внутренних водорослей.
Стандартизация: Надежные тестеры непрозрачности должны строго соответствовать стандарту ISO 7686, использовать точные длины волн света и интегрировать сферы для точного измерения коэффициента пропускания света.
Преимущество автоматизации: переход на автоматический тестер непрозрачности труб устраняет ошибки ручных расчетов, обеспечивает цифровые контрольные журналы и ускоряет циклы испытаний для труб различного диаметра.
Критерии закупки: Выбор подходящего оборудования требует оценки стабильности датчика, максимального диаметра трубы, возможностей программного обеспечения для создания отчетов и требований к долгосрочной калибровке.

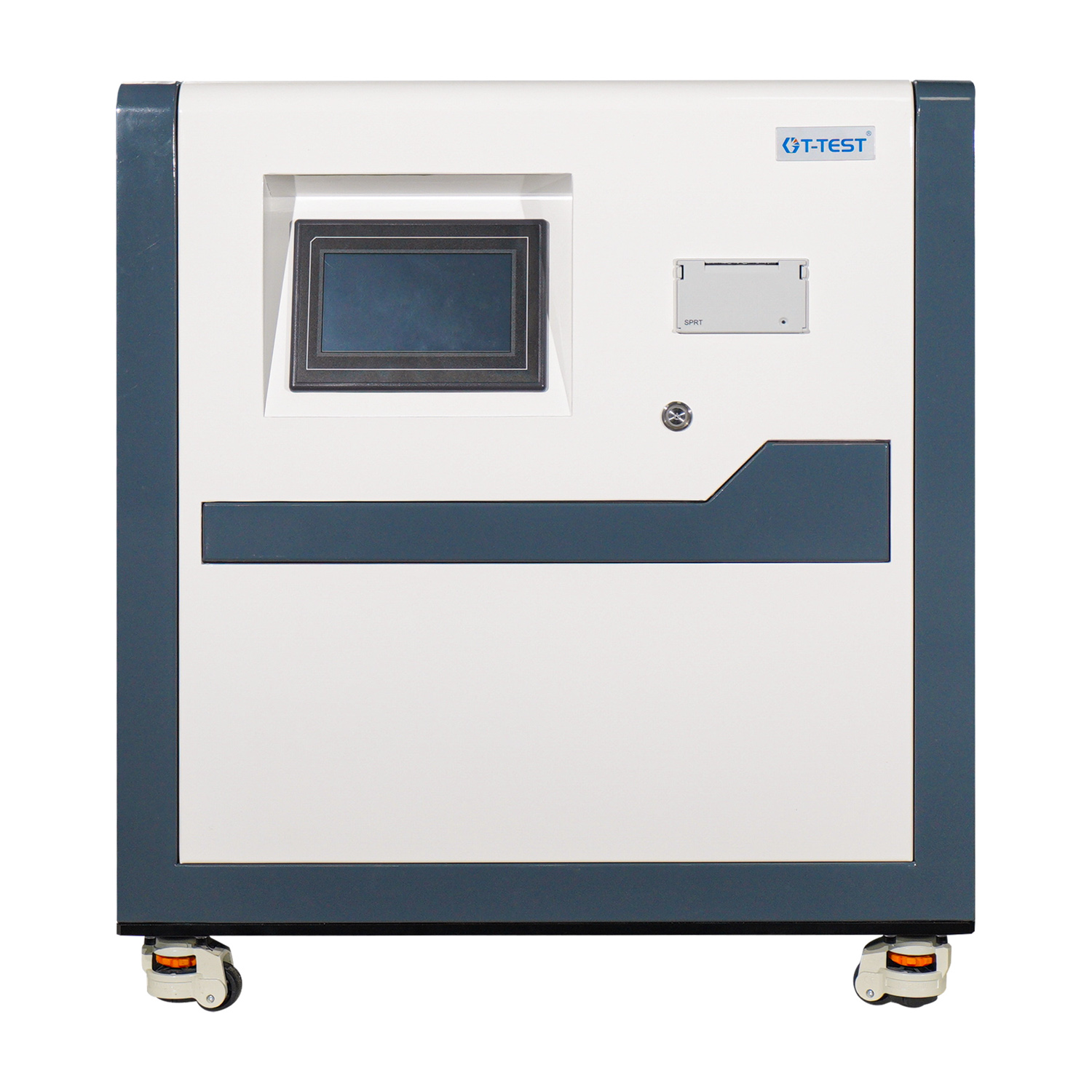

Основы: что такое тестер непрозрачности труб?
Основная функция и цель QA/QC
Прибор выполняет одну конкретную функцию в лабораторных условиях. Он определяет непроницаемость пластиковых труб и фитингов для видимого света. Специалисты по контролю качества используют эти данные для подтверждения соответствия экструдированных партий стандартам безопасности перед отправкой. Машина излучает контролируемый стандартизированный световой луч через участок стенки трубы. Затем он измеряет точное количество света, выходящего через противоположную сторону.
Выходная метрика определяет состояние продукта: «пройден» или «не пройден». Результаты отображаются в процентах от коэффициента пропускания света, обычно называемого процентом непрозрачности. Более низкий процент означает, что труба блокирует больше света. Это числовое значение является убедительным доказательством того, что состав трубы содержит правильное соотношение глушителей.
Стандартная последовательность тестирования включает в себя несколько отдельных этапов:
Установление базового светового потока без образца в камере.
Крепление подготовленного сегмента трубы к отверстию интегрирующей сферы.
Измерение передаваемого светового потока, проходящего через полимерную матрицу.
Расчет соотношения между проходящим светом и базовым светом.
Усреднение результатов по четырем различным сегментам одного и того же образца трубы.
Материаловедение и экологический контекст
Требования к непрозрачности меняются в зависимости от типа полимера и его предполагаемого применения. Трубы из ПВХ, ПЭ и ППР доминируют в секторах питьевого водоснабжения и сельскохозяйственного орошения. При таких установках трубы часто подвергаются воздействию прямых солнечных лучей или яркого окружающего света. Если экструзионной бригаде не удается добавить достаточное количество технического углерода или диоксида титана в сырье, свет легко проникает в готовую трубу.
Светопропускание напрямую коррелирует с ухудшением состояния окружающей среды внутри системы. Когда фотоны попадают в трубу, наполненную водой, споры водорослей начинают размножаться. Это биологическое загрязнение ухудшает качество воды, вызывая у конечных пользователей резкие жалобы на вкус и запах. Накопление внутренних водорослей также физически ухудшает внутреннюю поверхность трубы. Это увеличивает трение, снижает эффективность потока и вынуждает коммунальные предприятия преждевременно заменять инфраструктуру.
Тип полимера | Общее приложение | Типичный используемый глушитель | Уязвимость к проникновению света |
ПВХ | Водопровод с питьевой водой | Диоксид титана | Высокий, если сформулирован неправильно |
ПНД | Сельскохозяйственное орошение | Технический углерод | Низкий, когда содержание сажи превышает 2% |
ППР | Внутренний водопровод | Цветные пигменты | Умеренная, зависит от толщины стенки |
Как работает автоматический тестер непрозрачности труб?
Оптическая и физическая сборка
Физическое оборудование автоматический тестер непрозрачности труб требует предельной точности. Система начинается со стабилизированного источника света. Производители обычно используют галогенную лампу с регулируемой цветовой температурой или специальную светодиодную матрицу. Система коллимирующих линз улавливает этот свет и фокусирует его в идеально параллельный луч. Держатель образца фиксирует образец на месте. Затем интегрирующая сфера улавливает проходящий свет с помощью высокочувствительных кремниевых фотодиодов.
Путь выравнивания определяет точность всей машины. Луч света должен падать на стенку образца под точным перпендикулярным углом. Затем он направляется прямо во входной порт интегрирующей сферы. Любое смещение рассеивает свет за пределы диапазона датчика. Такое разброс создает ложные показания коэффициента пропускания и нарушает целостность теста.
Протоколы подготовки образцов и зажима
Технические специалисты должны извлекать образцы в соответствии со строгими лабораторными правилами. Вы не можете просто бросить в машину случайный кусок трубы. Вы разрезаете образец трубы на четыре отдельных репрезентативных сегмента. Вы берете эти образцы с одинаковых интервалов по окружности трубы. Этот метод подготовки гарантирует, что окончательное среднее значение учитывает любые изменения толщины стенок, вызванные экструзионным штампом.
Механика зажима не позволяет окружающему свету испортить данные. Образец должен полностью прилегать к испытательному отверстию. Зажимная система оказывает равномерное механическое давление для герметизации кромок. Если комнатный свет проходит мимо образца и попадает в сферу, датчик регистрирует ложно высокое значение коэффициента пропускания, что не соответствует идеально исправной трубе.
Рабочие процессы ручного и автоматического тестирования
Устаревшие ручные системы создают огромную головную боль для руководителей лабораторий. Техники должны физически расположить четыре разных образца по одному за раз. Операторы вручную регулируют шкалу интенсивности света и записывают показания напряжения. Затем они вбивают эти цифры в калькулятор. Этот рабочий процесс медленный, утомительный и гарантирует человеческую ошибку во время загруженной смены.
Современные автоматические системы полностью устраняют эти узкие места. Моторизованная тележка перемещает образец по всем четырем точкам тестирования без вмешательства человека. Система осуществляет непрерывную регистрацию данных, выполняет процедуры автокалибровки и мгновенно рассчитывает окончательный процент с помощью встроенных микропроцессоров. Вы загружаете образец, нажимаете «Старт» и уходите.
Элемент рабочего процесса | Ручной тестер непрозрачности | Автоматический тестер непрозрачности труб |
Расположение образца | Ручная настройка для каждого сегмента | Моторизованная каретка проверяет все точки |
Калибровка | Ручное обнуление с помощью дисков | Автоматизированные процедуры самокалибровки |
Расчет данных | Требуется внешний калькулятор | Мгновенный микропроцессорный расчет |
Пропускная скорость | Медленно, создает узкие места в лаборатории | Высокоскоростное непрерывное тестирование |
ISO 7686 строго определяет математическую оценку. Сначала машина измеряет падающий световой поток без образца в камере. Программное обеспечение записывает это базовое значение как F1. Затем автоматизированная каретка перемещает образец в нужное положение. Датчик измеряет передаваемый световой поток, проходящий через пластик. Программное обеспечение записывает это второе значение как F2.
Микропроцессор преобразует это необработанное соотношение напряжений датчика в стандартизированный процент пропускания. Он использует формулу (F2/F1) x 100. Машина автоматически вычисляет среднее арифметическое четырех тестируемых сегментов. Это последнее число представляет собой истинную непрозрачность трубы.
Автоматизированные системы мгновенно отмечают критерии прохождения или неудовлетворения на основе заранее запрограммированных пороговых значений. Большинство стандартов требуют максимального предела передачи 0,2%. Если расчетное среднее значение достигает 0,21%, программное обеспечение немедленно отображает предупреждение о сбое, предотвращая отправку партии с завода.
Критические стандарты тестирования и их соответствие
Демистифицируем ISO 7686
ISO 7686 является окончательным мировым стандартом для определения непрозрачности пластиковых труб и фитингов. В нем изложены строгие требования к аппаратному обеспечению, которым должно соответствовать испытательное оборудование. Вы не сможете получить международную сертификацию своей трубопроводной продукции, не доказав соответствие этому конкретному стандарту.
Стандарт диктует точные технические характеристики оптической сборки. Источник света должен выдавать определенное спектральное распределение. Спектральная чувствительность датчика должна соответствовать чувствительности человеческого глаза и точно соответствовать фотопической кривой CIE. ISO 7686 также требует строгих протоколов подготовки образцов. Технические специалисты должны точно следовать процедурам резки, очистки и установки пластиковых сегментов.
Особенности материала и региональные нюансы
Требования к непрозрачности меняются в зависимости от среды установки. Надземные сельскохозяйственные трубы весь день нагреваются под прямыми солнечными лучами. Для них требуются гораздо более строгие ограничения непрозрачности, чем для подземных городских водопроводов. Различные типы материалов также демонстрируют разные базовые оптические свойства. ПВХ ведет себя под коллимированным лучом иначе, чем полиэтилен высокой плотности.
Гибкость оборудования позволяет лаборатории оставаться востребованной на мировых рынках. Высококачественный тестер позволяет руководителю лаборатории настраивать параметры испытаний. Такая гибкость позволяет производителям соответствовать второстепенным региональным стандартам. Независимо от того, проводите ли вы испытания в соответствии с конкретными рекомендациями ASTM, стандартами EN или национальными вариациями на европейском рынке, адаптируемое программное обеспечение обеспечит соответствие вашей лаборатории.
Оценочные параметры: выбор подходящего автоматического прибора для проверки непрозрачности труб
Точность датчика, стабильность источника света и стандарты калибровки
Качество интегрирующей сферы напрямую влияет на повторяемость вашего теста. Вам нужна технология нулевого дрейфа в оптическом датчике, чтобы поддерживать точность в течение двенадцатичасовой испытательной смены. Если датчик отклоняется из-за перегрева, базовое значение F1 искажается. Каждое последующее измерение F2 становится недействительным, что вынуждает вас повторно протестировать всю партию.
Экранирование окружающего света отличает профессиональное оборудование от дешевых альтернатив. Лучшие тестеры оснащены полностью закрытыми, светонепроницаемыми испытательными камерами. Эта прочная конструкция блокирует фоновый шум от верхнего лабораторного освещения. Производители также должны предоставлять предварительно откалиброванные эталонные стандарты. Вы используете эти фильтры нейтральной плотности или калибровочные стеклянные блоки для повседневной проверки.
Емкость образцов и механизмы зажима (масштабируемость)
Перед установкой необходимо оценить физические ограничения тестера. Каждая машина имеет жесткие ограничения относительно максимального диаметра трубы, толщины стенки и геометрии. Проверить прямой участок бытовой трубы диаметром 20 мм несложно. Для испытания сложной угловой муниципальной арматуры диаметром 400 мм требуется серьезное оборудование.
Посмотрите внимательно на гибкость тележки для образцов. Он должен подходить как к небольшим фитингам, так и к массивным водопроводным сетям, не требуя прикручивания сложных фирменных адаптеров. Замена адаптеров отнимает время. Универсальный зажимной механизм обеспечивает плавное движение очереди тестирования.
Программное обеспечение, интерфейсы промышленных ПК и журналы аудита
Относитесь к программному обеспечению как к важнейшему инструменту обеспечения соответствия, а не просто к цифровому дисплею. Современные тестеры работают на промышленных компьютерных интерфейсах, предназначенных для надежного управления данными. Эти системы автоматически создают отчеты и блокируют хранение исторических данных.
Целостность данных защищает вашу компанию во время аудита. Вам необходим контроль доступа пользователей, который не позволит операторам подделывать неудавшиеся результаты. Не менее важное значение имеют экспортные возможности. Система должна беспрепятственно передавать результаты в CSV, PDF или непосредственно в вашу систему управления лабораторной информацией (LIMS).
Реалии реализации и операционная эффективность
Преимущества операционной эффективности и автоматизации
Переход на полностью автоматизированный цифровой тестер непрозрачности меняет эффективность лаборатории. Основная выгода — массовое сокращение рабочей силы. Техник загружает четыре сегмента трубы, нажимает кнопку «Старт» и уходит, чтобы выполнить испытание на разрыв или анализ течения расплава. Машина выполняет утомительную оптическую работу.
Автоматизация уничтожает показатели ложного отклонения и ложного принятия. Механизированное тестирование устраняет необходимость усталого техника вручную позиционировать образец. Эта механическая надежность удерживает вас от отказа от хороших труб и отгрузки несоответствующих труб, которые могут привести к массовому отзыву.
Риски, связанные с калибровкой, эталонной проверкой и обслуживанием
Вы должны управлять реалиями обслуживания оптического оборудования. Деградация сенсора и старение источника света случаются с каждой машиной. Галогенные лампы перегорают или меняют спектральную мощность. Вы должны заменить их, прежде чем они перестанут соответствовать стандарту ISO.
Стандартные калибровочные блоки обеспечивают честность машины. Ваша лаборатория должна установить жесткий график ежедневных проверок. Вам также потребуется ежегодная официальная калибровка производителя или сторонней организации. Если вы не сохраните эти записи о калибровке, вы провалите следующий внешний аудит ISO.
Требования к обучению и интеграция лаборатории
Вы должны управлять кривой обучения ваших лаборантов. Автоматизированные системы упрощают само испытание, но техническим специалистам все равно необходимо освоить подготовку образцов и навигацию по программному обеспечению. Неправильная обрезка образцов все равно портит данные, независимо от того, насколько продвинута машина.
Отдавайте приоритет поставщикам, которые отправляют инженеров для комплексной адаптации на месте. Интуитивно понятные интерфейсы сенсорного экрана помогают специалистам старшего возраста быстрее адаптироваться. Вам также понадобится отзывчивая техническая поддержка. Когда машина выдает код ошибки во время массового производства, вам нужен поставщик, который немедленно ответит на звонок.
Заключение
Автоматический тестер непрозрачности труб служит максимальной гарантией соответствия требованиям для производителей пластиковых труб. Он предоставляет точные оптические данные, необходимые для соответствия стандартам ISO 7686, и предотвращает загрязнение водорослями водных систем конечных пользователей. Переход на автоматизированную платформу гарантирует точные и воспроизводимые данные, устраняя при этом узкие места в ручном тестировании в вашей лаборатории.
Выполните следующие шаги, чтобы расширить свои возможности тестирования:
Проанализируйте текущий ежедневный объем тестирования, чтобы определить требования к пропускной способности.
Измерьте максимальный внешний диаметр самой большой трубы, которую выдавливает ваше предприятие.
Составьте список всех региональных и международных стандартов, которым должна соответствовать ваша продукция.
Свяжитесь с производителями оборудования, чтобы запросить технические характеристики и демонстрационные видеоролики.
Часто задаваемые вопросы
Вопрос: Каков приемлемый процент непрозрачности пластиковых водопроводных труб по стандарту ISO 7686?
Ответ: Согласно стандарту ISO 7686, труба должна пропускать не более 0,2% видимого света. Конкретные стандарты продукции или региональные правила могут устанавливать более строгие пороговые значения в зависимости от предполагаемой среды установки.
Вопрос: Как стандарт ISO 7686 определяет проверку непрозрачности труб?
A: Он определяет метод измерения процента светового потока, проходящего через стенку трубы. Стандарт требует наличия определенного источника света, оптического коллиматора и интегрирующей сферы для улавливания проходящего света.
Вопрос: Может ли автоматический тестер непрозрачности труб измерять не только трубы, но и фитинги?
А: Да. Опытные тестеры используют адаптируемые зажимные механизмы и специализированные тележки для образцов. Эти компоненты надежно удерживают фитинги неправильной формы напротив апертуры, обеспечивая отсутствие утечки окружающего света во время измерения.
Вопрос: Как готовятся образцы для испытания на непрозрачность?
Ответ: Технические специалисты вырезают из образца трубы четыре испытуемых образца, равномерно распределяя их по окружности. Они тщательно очищают эти сегменты, чтобы удалить царапины и порезы, которые могут рассеять световой луч.
Вопрос: Как часто необходимо калибровать автоматический тестер непрозрачности труб?
О: Перед началом пробного запуска операторы должны выполнять ежедневную проверку с использованием фильтра нейтральной плотности, поставляемого производителем. Сертифицированный технический специалист должен ежегодно проводить официальную комплексную калибровку для обеспечения соответствия требованиям ISO.
